EvenSlopeDitch

Il componente sezione tipo EvenSlopeDitch crea un fosso da aggiungere a sinistra o a destra della sezione tipo.

Associazione

Il punto di associazione è posizionato sul bordo interno del primo collegamento.

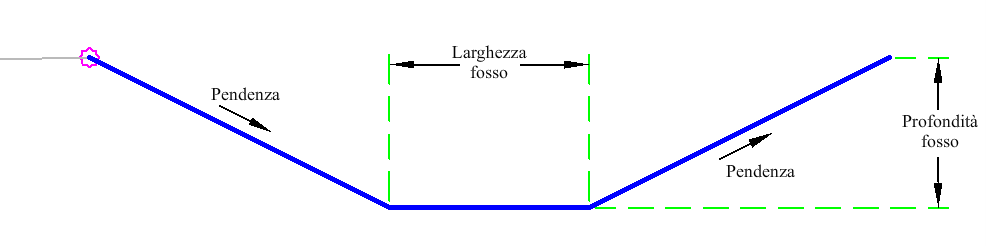

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Profondità fosso	Profondità del fondo del fosso dal punto di associazione alla parte inferiore del collegamento della scarpata interna.	Numerico, positivo	3 ft 1 m
Pendenze	Pendenza dei lati del fosso	Numerico, positivo	2 (: 1)
Larghezza fosso	Larghezza del fosso.	Numerico, positivo	2 ft 0.6 m

Parametri obiettivo

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il componente sezione tipo crea la forma di un fosso utilizzando i parametri di input.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono il fosso mediante i parametri di input.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Hinge, Top	Punto di cardine
P2	Ditch_In, Bottom_Ditch	Fondo interno del fosso
P3	Ditch_Out, Bottom_Ditch	Fondo esterno del fosso
P4	Hinge
L1	Top, Datum, Ditch, Foreslope, Slopes	Scarpata interna
L2	Top, Datum, Ditch	Parte inferiore del fosso
L3	Top, Datum, Ditch, Backslope	Scarpata esterna

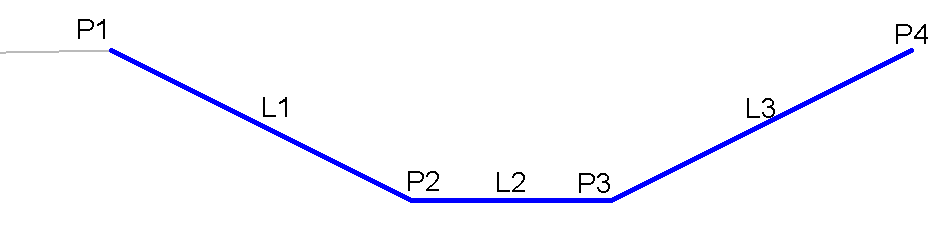

Diagramma di codifica
