Informazioni sullo scambio di dati tra Autodesk Civil 3D e Autodesk InfraWorks

È possibile importare dati di Autodesk InfraWorks in Autodesk Civil 3D creando un riferimento ad un modello Autodesk InfraWorks locale o ad un file IMX esportato da InfraWorks. È possibile importare dati di Civil 3D in InfraWorks collegandosi ad un file DWG di Civil 3D e utilizzandolo come origine dati.

Flusso di lavoro dello scambio di dati

È possibile completare la progettazione iniziale con InfraWorks e successivamente importare il modello di InfraWorks in Autodesk Civil 3D per continuare il progetto dettagliato.

In alternativa, è possibile iniziare un progetto in Civil 3D e quindi importarlo in InfraWorks quando si desidera creare una presentazione del progetto o completare più lavori di progettazione in InfraWorks.

Nota: Il collegamento ad una Carta di Civil 3D da InfraWorks richiede l'installazione sul computer di InfraWorks e Civil 3D.

Utilizzare InfraWorks per completare la progettazione iniziale	Strade a componenti create in InfraWorks

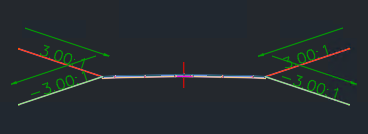

Aprire il modello in Civil 3D e utilizzare Civil 3D per continuare il progetto dettagliato	Modellatore creato durante l'importazione della strada a componenti di InfraWorks in Civil 3D Sezione tipo creata durante l'importazione della strada a componenti di InfraWorks in Civil 3D

Per ulteriori informazioni su come importare una Carta di Civil 3D in InfraWorks, consultare Informazioni sullo scambio di dati con Autodesk Civil 3D e Come aggiungere dati di Autodesk Civil 3D ad un modello InfraWorks nella Guida di Infraworks.

Requisiti dell'applicazione

Non è necessario disporre di Autodesk InfraWorks sullo stesso computer in cui è presente Autodesk Civil 3D per importare i dati di InfraWorks in Civil 3D. Tuttavia, l'opzione per aprire un modello di InfraWorks locale (file SQLITE) è disponibile solo se si dispone di InfraWorks installato sullo stesso computer. Se InfraWorks non è installato, è possibile importare i dati di InfraWorks in Civil 3D tramite un file IMX esportato da InfraWorks.

In InfraWorks, è disponibile l'opzione per utilizzare un file DWG di Civil 3D se Civil 3D è installato sullo stesso computer di InfraWorks.

Unità e sistemi di coordinate

Durante la preparazione dello scambio di oggetti tra un modello di InfraWorks e una Carta di Civil 3D, è consigliabile utilizzare le seguenti linee guida per l'impostazione di sistemi di coordinate e unità:

• Impostare un sistema UCS nel modello di InfraWorks compatibile con il sistema di coordinate che verrà utilizzato nella Carta di Civil 3D. Per default, i modelli di InfraWorks creati con Model Builder utilizzano il sistema di coordinate LL84, che non è supportato in Civil 3D. Se non è stato specificato alcun sistema di coordinate per la Carta di Civil 3D o se i sistemi di coordinate non sono compatibili, è possibile configurare o modificare il sistema di coordinate della Carta quando si apre il modello di InfraWorks in Civil 3D. Per eseguire il trasferimento di dati di Civil 3D, è necessario specificare un sistema di coordinate per la Carta di InfraWorks.
• Se si esporta un file IMX da InfraWorks per utilizzarlo in Civil 3D, è consigliabile specificare un sistema di coordinate di destinazione per il file IMX, che verrà utilizzato anche nella Carta di Civil 3D. Per ulteriori informazioni, vedere Come aprire i dati del modello di InfraWorks in Autodesk Civil 3D.
• Utilizzare lo stesso tipo di unità sia nel modello di InfraWorks che nella Carta di Civil 3D. Per default, i modelli di InfraWorks utilizzano unità metriche. Quando si imposta un file per le impostazioni degli oggetti in Civil 3D, verificare che i cataloghi delle parti specificati per le utilità di pianificazione e le reti di drenaggio impieghino le stesse unità utilizzate nel modello di InfraWorks.

Impostazioni oggetto

I file delle impostazioni degli oggetti specificano i tipi di oggetti di InfraWorks da importare in Civil 3D e le relative impostazioni. È possibile impostare più file, in modo da gestire diversi scenari.

I file delle impostazioni degli oggetti predefiniti sono disponibili nelle seguenti cartelle:

• C:\ProgramData\Autodesk\C3D 2019\enu\Data\InfraWorks Object Settings\Metric
• C:\ProgramData\Autodesk\C3D 2019\enu\Data\InfraWorks Object Settings\Imperial

Sono disponibili i seguenti file delle impostazioni degli oggetti predefiniti:

• All Objects.xml: consente di importare tutti i tipi di oggetti di InfraWorks
• Design Objects.xml: consente di importare solo gli oggetti di progetto InfraWorks
• Planning Objects.xml: consente di importare solo gli oggetti di pianificazione di InfraWorks

InfraWorks che possono essere importati in Civil 3D

Nella tabella riportata di seguito sono elencati i tipi di oggetti modello di InfraWorks che è possibile importare in Civil 3D e i tipi di oggetti della Carta di Civil 3D in cui tali oggetti vengono convertiti.

Oggetti modello InfraWorks	Oggetti Carta Civil 3D	Note sullo scambio di dati
Superfici di terreno	Superfici TIN	Le superfici di terreno vengono importate in Civil 3D come AIW_Existing_Ground, AIW_Existing_Transportation e AIW_Proposed_Ground.
Utilità di pianificazione	Reti di condotte (Tipo di utilità = Non definito)	Le utilità di pianificazione in InfraWorks sono tubazioni con connettori generici (anziché prese o pozzetti di ispezione) e tipo di utilità non definito. Una proprietà denominata Tipo di utenza è stata aggiunta alle reti di condotte in Civil 3D. Tale proprietà è impostata su Non definita per le utilità di pianificazione importate in Civil 3D da InfraWorks. Tutte le condotte vengono create utilizzando la prima parte visualizzata nel catalogo di condotte selezionato. Tutti i pozzetti vengono creati come pozzetti nulli.
Strade di pianificazione	Tracciati	Le strade di pianificazione sono strade create mediante lo strumento di aggiunta strade di InfraWorks oppure create quando i dati che riflettono le condizioni esistenti vengono importati in un modello.
Strade di progettazione Nota: Le strade create in Autodesk InfraWorks 2019 sono strade di pianificazione o strade a componenti. Per ulteriori informazioni, vedere Informazioni sulle strade di pianificazione e le strade a componenti..	Tracciati, profili terreno finito, profili terreno esistente (facoltativo)	L'opzione per la creazione dei profili della superficie del terreno esistente è specificata nel file delle impostazioni degli oggetti.
Strade a componenti	Tracciati, profili terreno finito, profili terreno esistente (facoltativo), sezioni tipo, modellatori	Le sezioni tipo componente di InfraWorks vengono associate alle seguenti sezioni tipo quando il modello di InfraWorks viene aperto in Civil 3D. Componente della strada a componenti di InfraWorks Componente sezione tipo di Civil 3D Cordolo inclinato Cordolo base Curb Cordolo base Cordolo e cunetta Cordolo e cunetta base Scarpata con pendenza fissa Scarpata con larghezza massima imposta Scarpata con larghezza fissa Scarpata scostamento imposto Barriera New Jersey Barriera base Corsia Corsia base Spalla Banchina base Sidewalk Marciapiede base Spartitraffico in pendenza Spartitraffico a livello con barriera
Intersezioni	Intersezioni con i tracciati del cordolo esterno dell'intersezione	Le intersezioni di InfraWorks vengono convertite in tracciati del cordolo esterno dell'intersezione statici in Civil 3D invece di intersezioni nelle seguenti situazioni: Se l'intersezione contiene più di quattro lati Se l'intersezione utilizza un cordolo esterno intersezione di tipo Curva semplice con rastremazione Se gli assi di un'intersezione a T non si intersecano Se gli scostamenti che si trovano sullo stesso lato di una strada nell'intersezione non sono uguali, come nell'illustrazione riportata di seguito, in cui Scostamento 1 è più ampio di Scostamento 2:
Reti di drenaggio	Reti di condotte (Tipo di utilità = Drenaggio)	Le reti di drenaggio presenti in InfraWorks sono tubazioni con prese e pozzetti di ispezione generici al posto dei connettori di tubazione generici e presentano un tipo di utilità Drenaggio. Una proprietà denominata Tipo di utenza è stata aggiunta alle reti di condotte in Civil 3D. Tale proprietà è impostata su Drenaggio per le reti di drenaggio importate in Civil 3D da InfraWorks. Ai pozzetti di ispezione è assegnata una proprietà Ricoprimento, mentre alle prese viene assegnata una proprietà Grata nelle proprietà dei pozzetti di Civil 3D. I Cataloghi di parti (Catalogo drenaggio generico - unità imperiali e Catalogo drenaggio generico - unità metriche) sono stati inclusi in Civil 3D per l'utilizzo durante l'importazione di prese e pozzetti di ispezione da InfraWorks in Civil 3D. Le prese e i pozzetti di ispezione utilizzano le parti equivalenti nel catalogo con unità imperiali o metriche. Le condotte utilizzano la forma, il materiale e le dimensioni della condotta con cui presentano il maggior grado di somiglianza tra quelle elencate nel catalogo delle condotte specificato. Quando il modello di InfraWorks viene aperto in Civil 3D, viene creato un elenco di parti delle reti di condotte denominato Importazione. Questo elenco contiene solo le parti necessarie.
Coperture (con modifica del terreno)	Polilinee 3D	Sono incluse solo le coperture che modificano il terreno di InfraWorks.
Aree idriche	Polilinee 3D
Ponti	Solidi 3D	Per una panoramica del processo di scambio di dati per i ponti, vedere Bridge Design - Apertura di un progetto di ponte in Civil 3D(Video) nella Guida di InfraWorks.
Rotatorie	Rotatorie	Le rotatorie vengono importate in Civil 3D come il nuovo tipo di oggetto rotatoria introdotto in AutoCAD Civil 3D 2017 con l'integrazione delle funzionalità rotatoria di Autodesk Vehicle Tracking. Le rotatorie importate o create in Civil 3D non possono essere importate nuovamente in InfraWorks. Nota: Durante l'importazione di una rotatoria, è inoltre necessario importare le strade che costituiscono i bracci della rotatoria.

Nota: I tracciati creati in Civil 3D utilizzando dati provenienti da InfraWorks non vengono assegnati ad un'area delimitata.

Dati di Civil 3D che è possibile importare in InfraWorks

Nella tabella riportata di seguito sono elencati i tipi di oggetti Carta di Civil 3D che è possibile importare in InfraWorks e i tipi di oggetti modello in cui tali oggetti vengono convertiti.

Oggetto Carta di Civil 3D	Oggetto modello di InfraWorks	Note sullo scambio di dati
Superfici TIN	Superfici di terreno	Tutte le superfici vengono elencate nel pannello Fonte dati in InfraWorks. Se una superficie importata in InfraWorks oscura altre superfici, è possibile regolare l'ordine dei layer di superficie del terreno utilizzando la finestra di dialogo Layer superficie, cui è possibile accedere dal gruppo Origine dati.
Tracciati e profili	Strade a componenti (geometria orizzontale e verticale)	È possibile importare in InfraWorks come strade a componenti solo i tracciati di tipo Asse. In InfraWorks viene utilizzato un profilo singolo per ogni strada a componenti. Viene utilizzato il primo profilo terreno esistente finito creato nella Carta di Civil 3D. È possibile utilizzare lo strumento Vista profilo in InfraWorks per esaminare la geometria del profilo. Le strade a componenti create in InfraWorks da oggetti di Civil 3D potrebbero essere di sola lettura. Alcuni tipi di entità profilo non sono importati in InfraWorks.
Modellatori e superfici modellatore	Strade a componenti, coperture e superfici di terreno	In InfraWorks, è possibile specificare lo stile della sezione tipo della strada a componenti da utilizzare nella finestra di dialogo Configurazione fonte dati. Per visualizzare correttamente i modellatori in InfraWorks, è consigliabile creare una o più superfici modellatore in Civil 3D da importare in InfraWorks (ad esempio, una superficie che rappresenta la parte superiore del modellatore). La superficie del modellatore consente di modellare il terreno in InfraWorks. Gli stili di collegamento di Civil 3D sono utilizzati per creare coperture in InfraWorks. Tali coperture consentono di visualizzare i materiali del modellatore e di applicare uno stile ai vari componenti dello stesso, ad esempio la pavimentazione. È possibile importare una serie di regole di stile in InfraWorks da utilizzare per gli stili dei collegamenti di default di Autodesk Civil 3D. Se si utilizzano stili di collegamento personalizzati potrebbe essere necessario creare regole di stile.
Reti di condotte	Tubazioni con prese e pozzetti di ispezione o connettori tubazione	Se per un pozzetto è specificato, nella Carta di Civil 3D, un Tipo di utenza Drenaggio che utilizza una parte presente nel catalogo delle parti Catalogo drenaggio generico - unità imperiali o Catalogo drenaggio generico - unità metriche, al momento della reimportazione in InfraWorks, al pozzetto verrà assegnata una parte del catalogo delle parti. Se gli ID famiglia di parti e gli ID dimensione corrispondono ad una delle parti elencate nel catalogo delle parti di InfraWorks, viene utilizzata la stessa parte.  Se gli ID famiglia di parti e gli ID dimensione non corrispondono a nessuna delle parti elencate nel catalogo delle parti di InfraWorks, viene utilizzata una parte di default (la prima parte del pozzetto di ispezione rilevata). Importante: Se per i connettori tubazione/pozzetti si utilizzano parti del Catalogo drenaggio generico - unità imperiali e Catalogo drenaggio generico - unità metriche sia in InfraWorks sia in Civil 3D e la rete presenta un Tipo di utenza Drenaggio, in entrambe le applicazioni viene utilizzata la stessa parte. Se nella Carta di Civil 3D non è specificato il tipo di utilità Drenaggio per un pozzetto, la parte viene creata come connettore tubazione generico.
