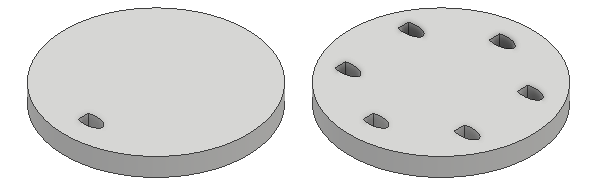

Miglioramento della serie circolare per consentire ricorrenze identiche
Selezionare Fisso per mantenere l'orientamento del corpo o del gruppo di lavorazioni originale. Oppure ridefinire il punto base per il corpo o il gruppo di lavorazioni. Il valore di default utilizza il centro del profilo intersecato come punto base.

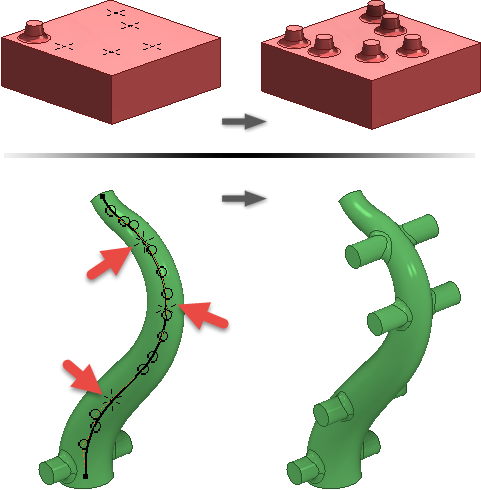

Modello basato su schizzo
È stato introdotto il comando Modello basato su schizzo. È ora possibile disporre in serie le lavorazioni o i corpi sui punti dello schizzo definiti in uno schizzo 2D o 3D. Oppure, è possibile ridefinire il punto base o selezionare le facce per orientare la serie.

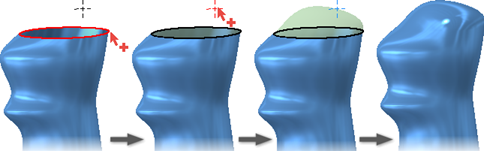

Superficie di contorno
L'opzione Tracce guida è aggiunta al comando Superficie di contorno. È ora possibile selezionare curve e punti per dare forma alla superficie.
Superficie rigata
- L'opzione Angolo è aggiunta a tutti i tipi di superficie rigata.
- Il tipo di superficie di sweep viene rinominato Vettore e ora supporta sia la selezione di spigoli che di schizzi.
- Le opzioni Alterna tutte le facce e Catena spigoli automatica vengono aggiunte al tipo di superficie di vettore.

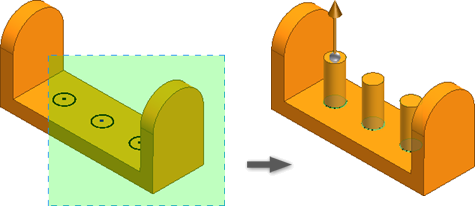

Finestra per la selezione incrociata di più profili chiusi all'interno del comando Estrusione
È ora possibile utilizzare una finestra per selezionare più profili chiusi nel comando Estrusione. In precedenza, era necessario selezionare i profili chiusi uno ad uno.

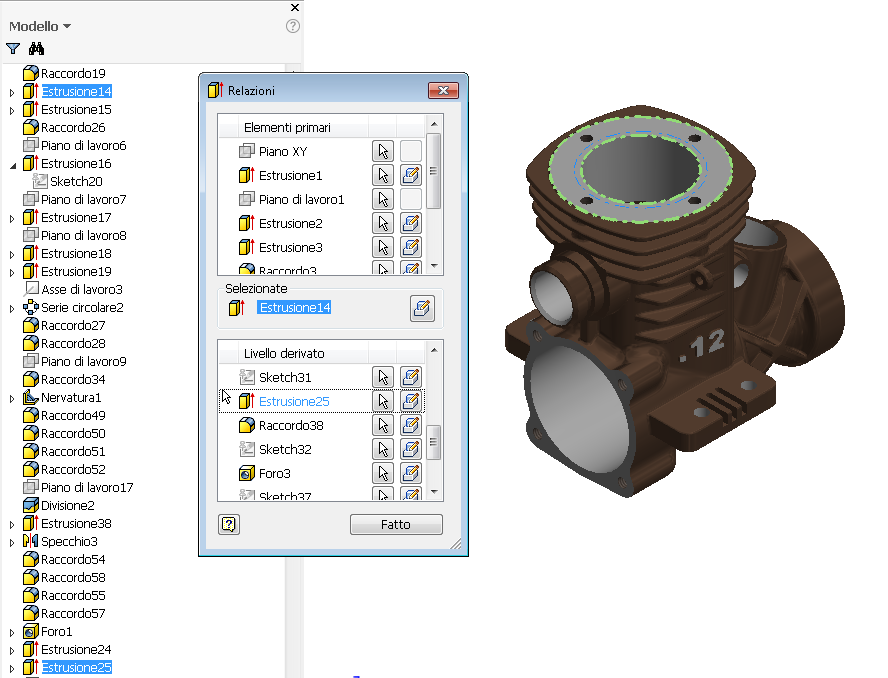

Visualizzazione delle relazioni fra lavorazioni principali/secondarie all'interno di una parte
Nell'ambiente di una parte, è ora possibile accedere facilmente alle relazioni fra le lavorazioni principali/secondarie di una parte nel browser del modello o nella finestra grafica. Questa nuova finestra di dialogo interattiva consente di visualizzare le dipendenze fra le lavorazioni dall'interno della parte stessa. Nella finestra di dialogo Relazioni, selezionare l'icona
per passare ad una vista selezionata. Selezionare l'icona
per accedere alla finestra di dialogo Modifica lavorazione.
- Schizzi
- Schizzi condivisi
- Assi
- Piani
- Punti
Per accedere alla finestra di dialogo Relazioni e alle dipendenze delle lavorazioni visualizzabili:
- Browser del modello: fare clic con il pulsante destro sul nodo di lavorazione nel browser del modello per visualizzare il menu contestuale, quindi selezionare Relazioni...
- Finestra grafica: impostare il filtro di selezione su Seleziona lavorazioni, selezionare una lavorazione, fare clic con il pulsante destro e selezionare Relazioni...
Modello di file di parti
Le rappresentazioni della vista nel modello di file di parti sono state migliorate per facilitare la documentazione del progetto.
- Principale (bloccata)
- Assonometrica (default)
- Anteriore
- Alto
- Da destra
