- Nella struttura Modello, in Idealizzazioni, verificare la presenza di eventuali definizioni esistenti nelle categorie standard, quali Solidi e Shell. Solid 1, mostrato di seguito, è un esempio di una definizione esistente:
In caso di definizioni pre-esistenti, fare clic con il pulsante destro su . Questa operazione assicura che non verranno visualizzati materiali indesiderati nella mesh della parte e che non verranno inclusi nell'analisi.
- Nella struttura Modello, in Idealizzazioni, fare clic con il pulsante destro su Solidi e selezionare Nuovo.

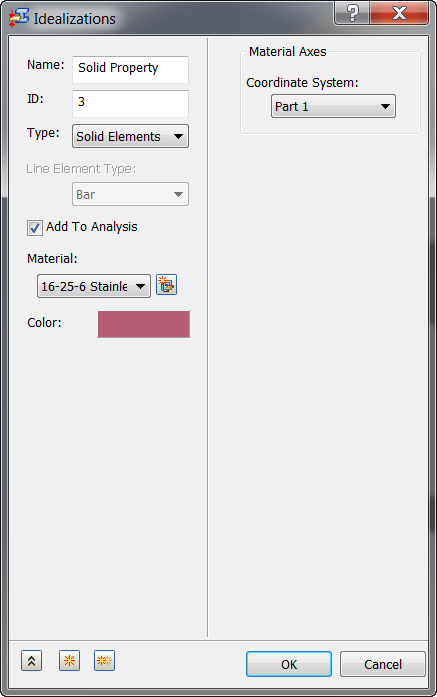

- Nella finestra di dialogo Idealizzazioni, digitare
Solid Property
per Nome, selezionare Elementi solidi in Tipo e assicurarsi che l'opzione Materiale sia impostata su 16-25-6 Stainless Steel.
- Quindi, fare clic su OK. Il nome Solid Property viene aggiunto all'elenco Idealizzazioni.

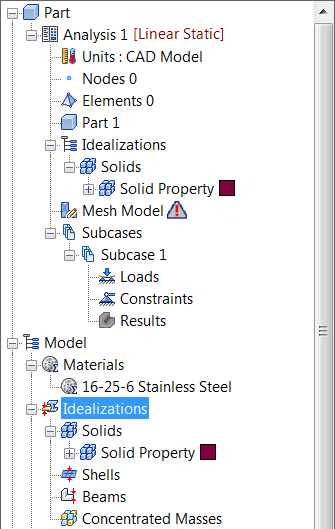

- La vista struttura ora dovrebbe apparire come illustrato di seguito.
