Applicare i carichi

1. Fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.

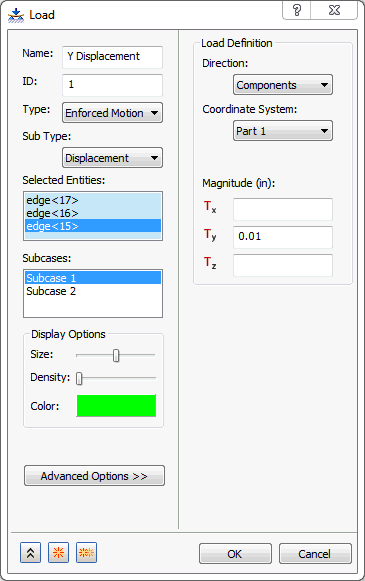

2. Cambiare il Nome in Y Spostamento、.
3. Modificare l'elenco a discesa Tipo in Movimento imposto e assicurarsi che l'opzione Sottotipo sia impostata su Spostamento.
4. Inoltre, verificare che nell'elenco Sottocasi sia selezionato Subcase 1.



5. Fare clic con il pulsante destro del mouse nel riquadro Entità selezionate e scegliere Selezionare gli spigoli.

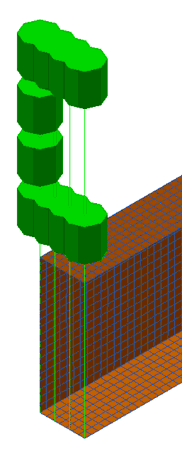

6. Selezionare i tre spigoli della trave opposti al lato con i fori utilizzando il metodo di selezione tramite riquadro. Verranno selezionati solo tali spigoli.



7. In Definizione carico, immettere 0.01 nella casella di input Ty.





8. Fare clic sul pulsante Duplica.

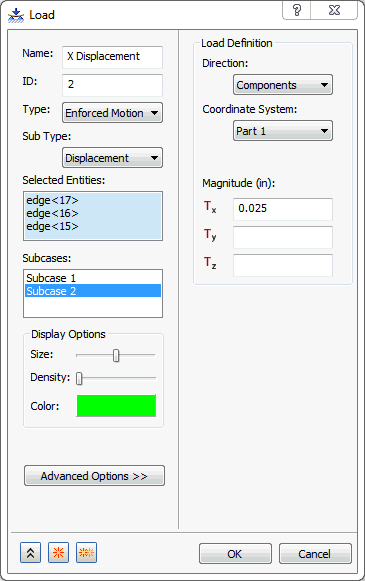

9. Cambiare il Nome in X Spostamento.
10. Inoltre, verificare che nell'elenco Sottocasi sia selezionato Subcase 2.

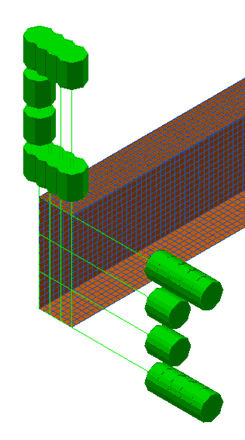

11. Verranno copiati gli stessi tre spigoli della trave opposti al lato con i fori. Verrà mostrato il carico precedente e verrà visualizzato il simbolo di carico (frecce). Modificare l'Intensità in Definizione carico immettendo 0.025 nella casella di input Tx.





12. Fare clic su OK.
