Ora è possibile iniziare a creare una regola contenente i comandi iLogic che definiscono il modello. È possibile creare più regole, ciascuna con una procedura specifica, oppure è possibile creare una singola regola contenente tutti i passaggi richiesti per la creazione del modello. In questo caso, verrà creata una singola regola.
- Passare alla scheda iLogic nel browser.
Note importanti
Si noterà che la regola principale è già stata creata. Questa regola deve esistere insieme a tutte le altre regole create. Ai fini di questa esercitazione, è sufficiente tenere presente che questa regola deve essere sempre presente. La regola principale è utilizzata per:
- L'impostazione della directory iLogic External Rules nella cartella delle regole esterne iLogic di In-CAD.
- L'impostazione della directory iLogic Addin DLLs (oggetto di iLogic) nella cartella System di In-CAD.
Per default, nella regola principale la directory iLogic External Rules e la directory iLogic Addin DLLs sono impostate nell'unità C come indicato di seguito:
ExternalRuleDirectory(0) = "C:\Program Files\Autodesk\Nastran 2019\In-CAD\System\iLogic"
oIlogic.FileOptions.AddinDirectory = "C:\Program Files\Autodesk\Nastran 2019\In-CAD\System"
Se Nastran IN CAD 2019 è installato in un'altra unità, entrambe le directory devono essere impostate di conseguenza. Ad esempio, se è installato nella cartella D:\ADSK_NS2019, entrambi i percorsi delle directory devono essere aggiornati nella regola principale. Modificare la regola principale e i percorsi come indicato di seguito:
ExternalRuleDirectory(0) = "D:\ADSK_NS2019\\Nastran 2019\In-CAD\System\iLogic"
oIlogic.FileOptions.AddinDirectory = " D:\ADSK_NS2019\Nastran 2019\In-CAD\System"
- Nella scheda Regole, fare clic con il pulsante destro del mouse sullo spazio bianco e scegliere Aggiungi regola.

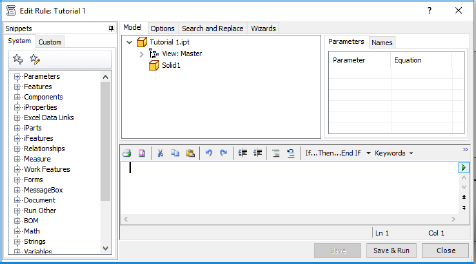

- Nominare la regola Tutorial 1 e fare clic su OK. La nuova regola verrà aperta nella finestra di dialogo Modifica regola che verrà utilizzata nella procedura seguente per creare il modello.
