Creazione dell'idealizzazione dell'elemento linea

Per questa simulazione, verranno applicati alla struttura elementi linea. A tale scopo, verrà creata una nuova idealizzazione di tipo linea.

1. Copiare il seguente testo:

   strCmdFornewIdealization = "<NewIdealization Name=""Line Elements"" ID=""1"" Type=""0"" LineElementType=""1"" InputType=""2"" ShapeType=""12"" HasTapperedBeam=""0"" DIM1_EndA=""0.1016[m]"" DIM2_EndA=""0.1016[m]"" DIM3_EndA=""0.00635[m]"" DIM4_EndA=""0.00635[m]"" HasAssociatedGeo=""0"" PreLoadType=""0"" OffsetType=""0""  AddToFEModel=""1"" Color=""11087083"" CoodinateSystemID=""0"" MaterialID=""1"" EntitiesCount=""0""/>"

   Type = 0 indica l'utilizzo di elementi linea. LineElementType = 1 indica l'utilizzo di elementi trave. InputType = 2 e ShapeType = 12 indicano l'utilizzo di sezioni trasversali a forma di parallelepipedo per gli elementi linea.

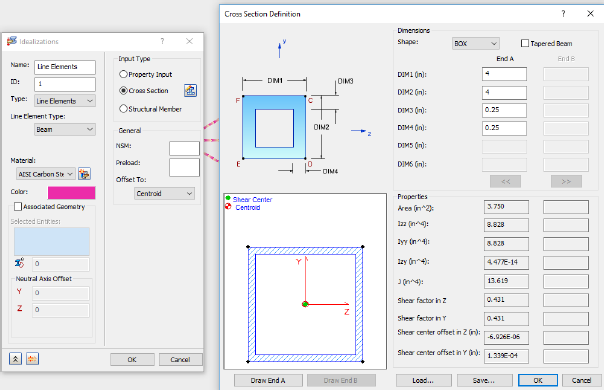

   Questi comandi sono equivalenti alla definizione dell'idealizzazione mediante l'interfaccia utente.


2. Incollare il testo sotto i comandi esistenti nella finestra di dialogo Modifica regola.
3. Premere due volte il tasto INVIO per passare ad una nuova riga.
