Eseguire la post-elaborazione dei risultati

1. Quando la soluzione è completa, i risultati vengono caricati in Autodesk Nastran In-CAD.
2. In Risultati nella vista struttura, fare clic con il pulsante destro del mouse su Von Mises e scegliere Modifica.

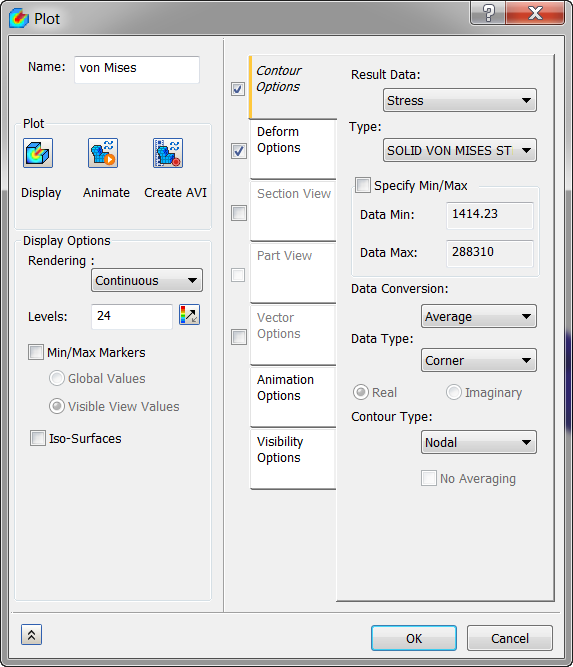

3. Deselezionare la casella di controllo Contrassegni min/max in Opzioni di visualizzazione. Nella scheda Opzioni deformazione, selezionare Effettivo per visualizzare gli spostamenti effettivi. Nella scheda Opzioni contorno, assicurarsi che l'opzione Dati risultato sia impostata su Sollecitazione e l'opzione Tipo sia impostata su SOLID VON MISES STRESS. Nella scheda Opzioni visibilità, selezionare Nascondi tutto.

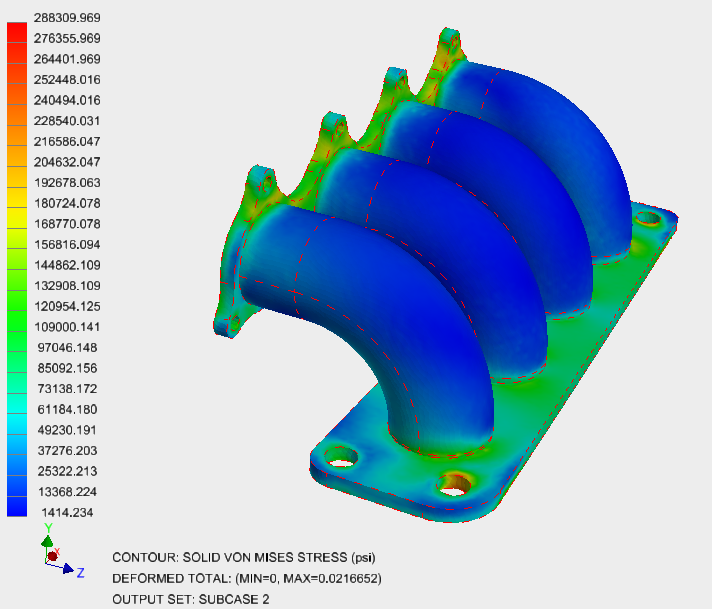

4. Fare clic su Visualizza. I risultati dovrebbero apparire come illustrato di seguito.



Con questa operazione si conclude l'analisi di trasferimento termico e di sollecitazione termica di un collettore di scarico.

Di seguito sono riepilogati i principali argomenti trattati:

• Come creare condizioni termiche al contorno: convezione e flusso termico.
• Come impostare carichi termici con output da un'analisi precedente per eseguire l'analisi della sollecitazione termica.
• Come eseguire la post-elaborazione dei risultati della sollecitazione termica.
