- Eliminare i risultati dell'esecuzione precedente facendo clic con il pulsante destro del mouse su Risultati e scegliendo Elimina tutto.
- Fare clic con il pulsante destro del mouse su Linear Static Analysis
Nuovo
Sottocaso e fare clic su OK.
Il nuovo sottocaso viene aggiunto alla struttura.
- Nel nuovo sottocaso, fare clic con il pulsante destro del mouse su Carichi e selezionare Nuovo.
- Cambiare il Nome in Vertical Load. Selezionare lo stesso foro che è stato utilizzato per il carico precedente e assicurarsi che l'opzione Subcase 2 sia selezionata nell'elenco Sottocasi. In Definizione carico, digitare -1000 nel campo Fz e fare clic su OK.
- Il nuovo carico e il vincolo fissato precedente verranno utilizzati nel secondo sottocaso.
- Fare clic con il pulsante destro del mouse su Subcase 2 e scegliere Modifica.

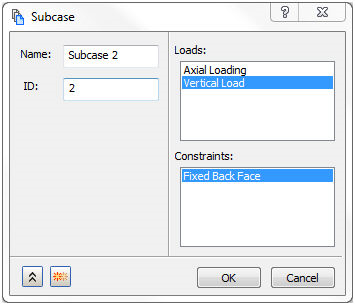

- Nel modulo Sottocaso selezionare Vertical Load in Carichi e Fixed Back Face in Vincoli, quindi fare clic su OK.
- Il nuovo sottocaso viene configurato come illustrato di seguito.
