Autodesk Nastran In-CAD consente di accedere ad una libreria di materiali.
- Espandere la struttura Modello, fare clic con il pulsante destro del mouse su Materiali e selezionare Nuovo.
- Nella finestra di dialogo, fare clic su Seleziona materiale.
- Nella finestra di dialogo DB materiale verranno inserite le librerie disponibili. Fare clic sul pulsante dicaricamento database.
- Passare a C:\Program Files\Autodesk\Nastran 2019\In-CAD\Materials e aprire il file ADSK_materials.nasmat.

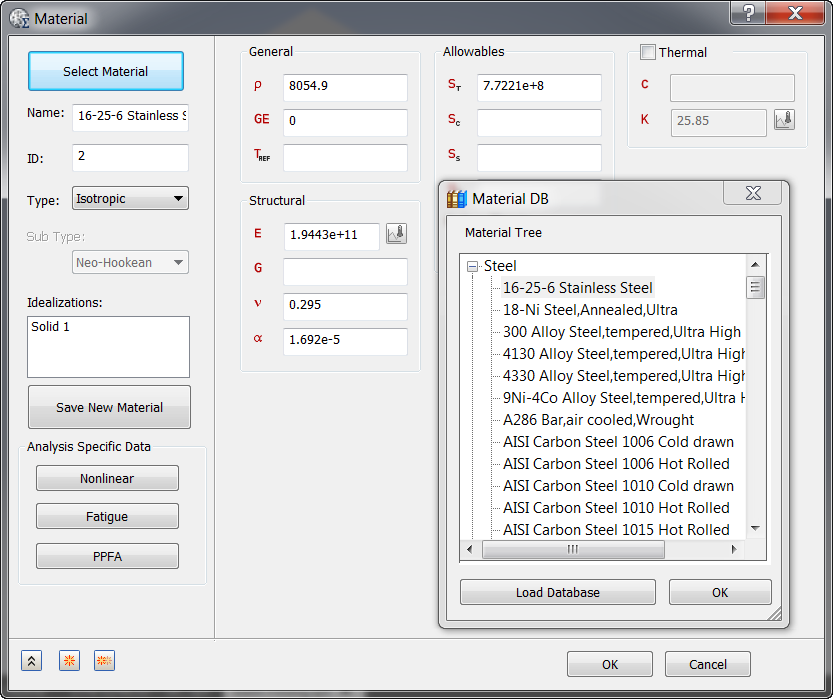

- Espandere la struttura Steel e selezionare 16-25-6 Stainless Steel come illustrato nell'immagine seguente.
Se viene visualizzato un avviso simile al seguente, ignorarlo.
Ciò avviene perché se nella sezione Valori consentiti si immette un valore per St o Sy, la teoria dell'errore verrà automaticamente impostata rispettivamente su Sollecitazione principale o Sollecitazione di Von Mises.
- Fare clic su OK per chiudere la finestra di dialogo DB materiale.

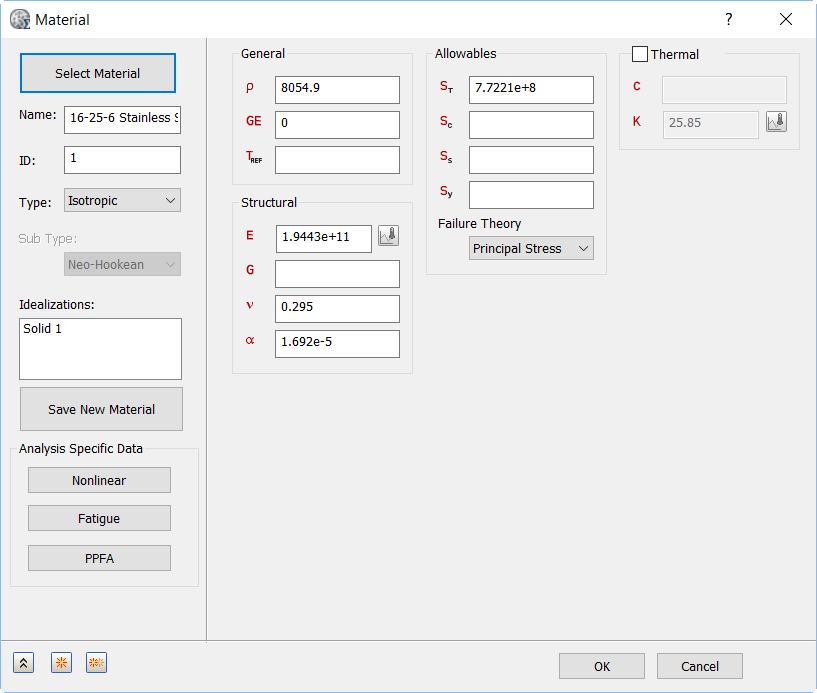

- Le proprietà corrispondenti vengono caricate nei campi appropriati nella finestra di dialogo Materiale.
- Immettere 2.5e+008 in Sy e impostare Teoria dell'errore su Sollecitazione di Von Mises.
- Fare clic su OK.
- 16-25-6 Stainless Steel viene aggiunto all'elenco Materiali.
Nota Funzioni della libreria di materiali:

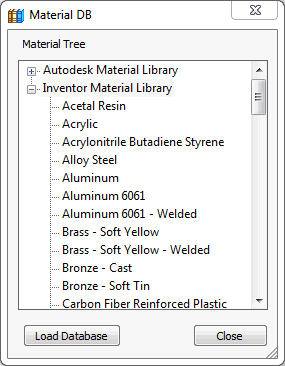

- In Autodesk Inventor, il caricamento dei dati di materiali è selezionato in Seleziona materiale. Ciò consente di caricare le librerie di Autodesk Inventor.
- Autodesk Nastran In-CAD consente di accedere ad una libreria di materiali quali i materiali di Autodesk e i materiali di Inventor e supporta l'importazione di qualsiasi database di materiali compatibile con SolidWorks (Solidworks materials.sldmat) facendo clic su Carica database.
- È inoltre possibile creare un materiale personalizzato con le proprietà materiale disponibili e salvarlo in una libreria di materiali personalizzata come file nomemateriale.xml facendo clic su Salva nuovo materiale.
- È possibile caricare la libreria in seguito se necessario scegliendo il tipo di file XML e selezionando il percorso della libreria.
- Una volta caricato, il file conterrà tutti i materiali salvati in tale libreria.
