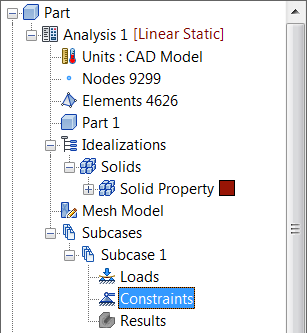

- La faccia posteriore quadrata della staffa è fissa. Utilizzare il ViewCube per orientare la parte in modo da avere una vista chiara della faccia posteriore. Fare clic con il pulsante destro del mouse su Vincoli in Subcase 1 e scegliere Nuovo.
Tutte le entità che verranno create verranno visualizzate nell'elenco delle entità di modello, che si espanderà man mano che procede la modellazione. L'elenco delle entità di modello consente di applicare facilmente le entità anche ad altri sottocasi.

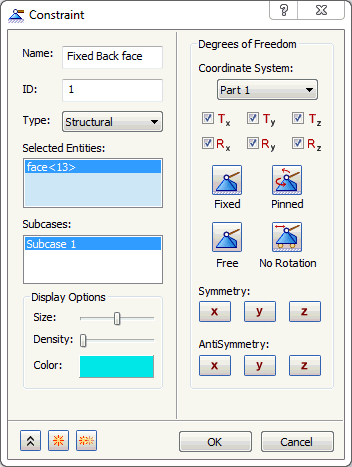

- Quando la finestra di dialogo Vincolo viene visualizzata, selezionare la faccia posteriore.
- Digitare
Fixed Back Face
come Nome del vincolo.
Nota: Nella sezione Opzioni di visualizzazione della finestra di dialogo Vincolo, è possibile modificare le dimensione, il numero e il colore dei simboli di vincolo che compaiono nella visualizzazione della parte.

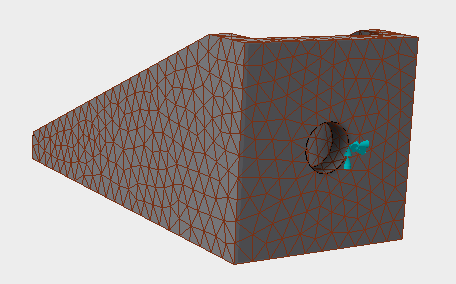

- Assicurarsi che Subcase 1 sia selezionato nell'elenco Sottocasi, quindi fare clic su OK. In questo modo sarà possibile aggiungere automaticamente il vincolo a Subcase 1.
