La staffa viene vincolata utilizzando una condizione di contorno fisso.
- Copiare il seguente testo:
strCmdForConstraint = "<Constraint Name=""Constraint 1"" ID=""1"" Type=""0"" CoordinateSystemID=""0"" Tx=""1"" Ty=""1"" Tz=""1"" Rx=""1"" Ry=""1"" Rz=""1"" EntitiesCount=""1"" ArrowLength=""50"" ArrowColor=""14803200"" DisplayDensity=""4"" SubcaseCount=""1"" Subcases=""1""><Entity1 GeometryType=""2"" GeometryID=""13"" ComponentName=""Tutorial 1""/></Constraint>"
Type = 0 indica l'utilizzo di un vincolo strutturale. Ogni componente (Tx, Ty, Tz, Rx, Ry, Rz) viene definito con un valore pari a 1, che indica una condizione di contorno fisso. GeometryType = 2 indica che la condizione di contorno è stata applicata alla superficie con ID 13.

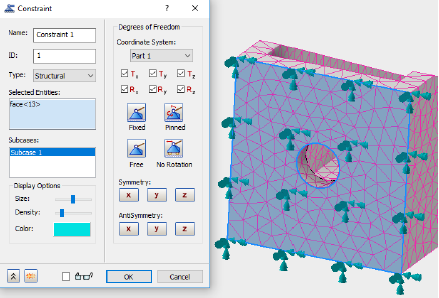

Questi comandi sono equivalenti all'applicazione del vincolo con l'interfaccia utente.
- Incollare il testo sotto i comandi esistenti nella finestra di dialogo Modifica regola.
- Premere due volte il tasto INVIO per passare ad una nuova riga.
