Definire le proprietà elemento come sezione trasversale

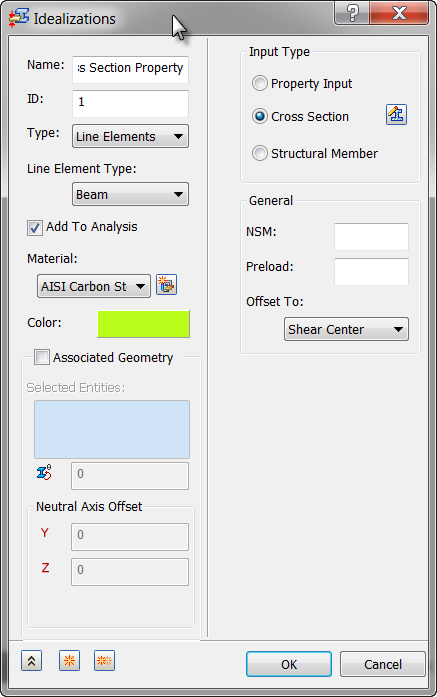

1. Nella struttura Modello, fare clic con il pulsante destro su Idealizzazioni e scegliere Nuovo.
2. Dal menu a discesa Tipo scegliere Elementi linea.
3. Rinominare la proprietà specificando Beam Cross Section Property.
4. Dal menu a discesa Tipo di elemento linea scegliere Trave.
5. Selezionare Aggiungi ad analisi e assicurarsi che l'opzione Materiale sia impostata su AISI Carbon Steel 304.
6. Nella casella di gruppo Tipo di input, selezionare il pulsante di opzione Sezione trasversale e fare clic sul pulsante Definisci.

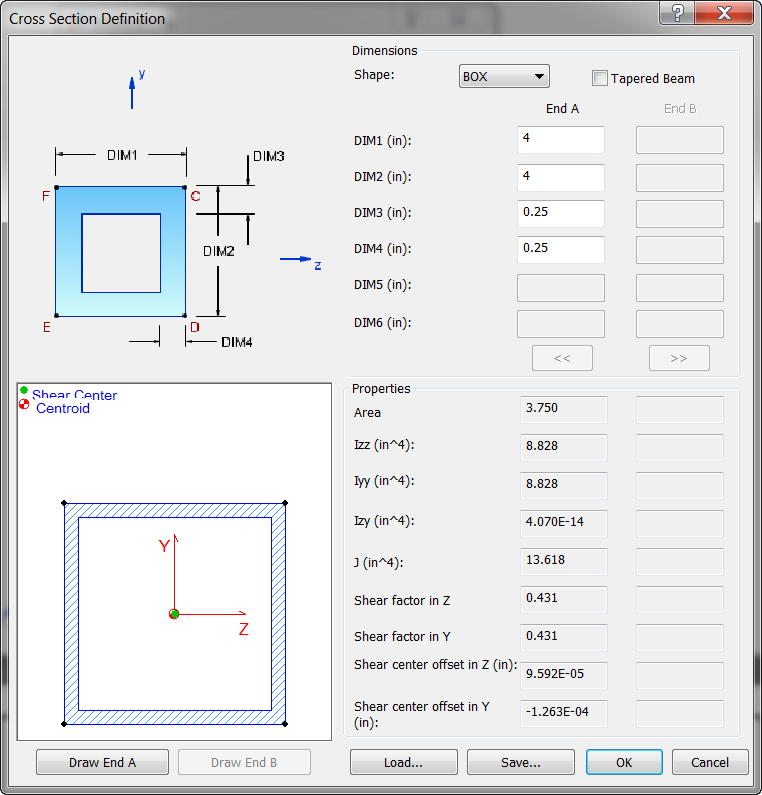

7. Selezionare BOX per la forma, quindi definire le quote come mostrato nell'immagine seguente. Fare clic sul pulsante Disegna estremità A per visualizzare le proprietà.



8. Fare clic su OK.
9. Assicurarsi che la casella Geometria associata sia deselezionata.



   Verrà creata una mesh con le proprietà di sezione trasversale per ciascuno dei segmenti dello schizzo nel modello.

10. Fare clic su OK per creare l'idealizzazione.
