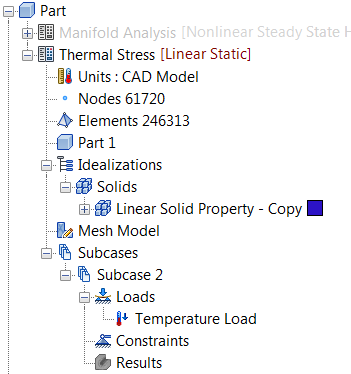

- In Subcase 2 fare clic con il pulsante destro del mouse su Carichi e scegliere Nuovo.

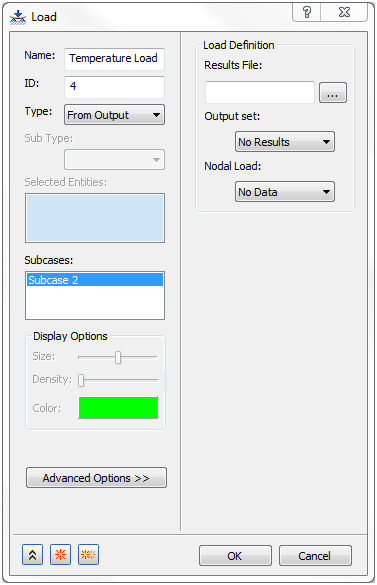

- Modificare il Nome specificando Temperature Load.
- Modificare il Tipo impostandolo su Da output.
- Nella sezione Definizione carico, fare clic sul pulsante di selezione relativo al campo File dei risultati. Accedere al percorso del file FNO, che è stato generato dopo l'esecuzione dell'analisi del trasferimento termico stazionario non lineare. Ad esempio, la cartella C:\Users\Public\Public Documents\Autodesk\Nastran In-CAD 2019\Tutorial\en-us\Inventor\Inventor 2019\Thermal Stress Manifold\In-CAD\FEA. Quindi aprire il file FNO.

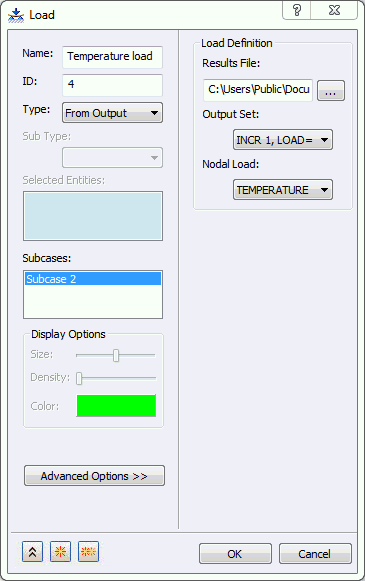

- La finestra di dialogo Carico mostra che l'opzione INCR 1, LOAD=1.0 è selezionata come Gruppo di output e che l'opzione TEMPERATURE è selezionata per Carico nodale, come illustrato di seguito.
- Fare clic su OK per completare la definizione del carico di temperatura dall'output.
