I gruppi rappresentano un modo pratico per riselezionare un gruppo di nodi o elementi in un secondo momento. Per i comandi descritti in questa pagina è necessario innanzitutto generare una mesh per il modello.

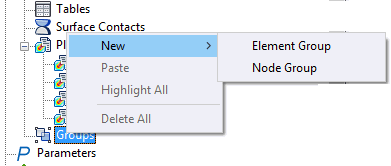

Nella figura seguente viene illustrato l'elemento di struttura Gruppi:
Fare clic con il pulsante destro del mouse su Gruppi per visualizzare le seguenti opzioni nel menu di scelta rapida:
- Nuovo:

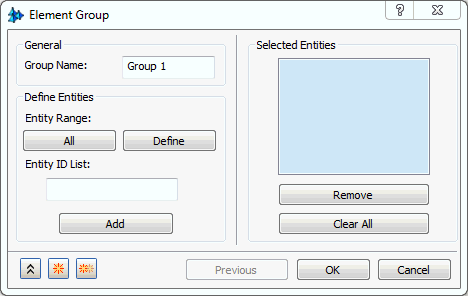

- Gruppo di elementi: consente di creare un gruppo costituito da un gruppo di elementi specificati.
Aggiungi elementi all'elenco Entità selezionate utilizzando uno dei due metodi seguenti:
- Selezionare graficamente gli elementi desiderati facendo clic su di esse singolarmente nel modello.
- Se si conoscono gli ID degli elementi, digitarli nel campo Elenco ID entità, utilizzando uno spazio o una virgola per separare più valori. Fare quindi clic su Aggiungi.
Gli elementi selezionati vengono evidenziati in verde.
È inoltre possibile creare un gruppo di elementi nella finestra di dialogo Evidenza elementi. (Fare riferimento al punto Evidenziazione nella pagina Elementi.)

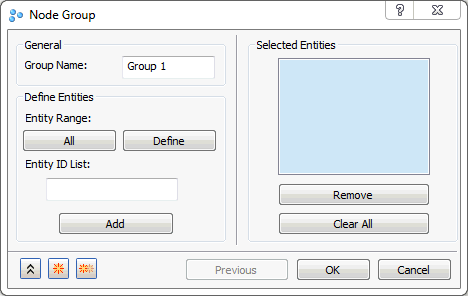

- Gruppo di nodi: consente di creare un gruppo costituito da un insieme di nodi specificati.
Aggiunta di nodi all'elenco Entità selezionate utilizzando uno dei due metodi seguenti:
- Selezionare graficamente i nodi desiderati facendo clic su di essi singolarmente nel modello.
- Se si conoscono gli ID dei nodi, digitarli nel campo Elenco ID entità, utilizzando uno spazio o una virgola per separare più valori. Fare quindi clic su Aggiungi.
Ogni nodo selezionato viene contrassegnato con una "X" gialla.
È inoltre possibile creare un gruppo di nodi dalla finestra di dialogo Evidenzia nodi. (Fare riferimento al punto Evidenziazione nella pagina Nodi.)
- Gruppo di elementi: consente di creare un gruppo costituito da un gruppo di elementi specificati.
- Evidenzia tutto: consente di attivare/disattivare la visibilità dell'evidenziazione di elementi e nodi.
- Elimina tutto: consente di eliminare tutti i gruppi esistenti. Il programma chiede di confermare l'operazione di eliminazione.
Attualmente i gruppi sono supportati nelle seguenti finestre di dialogo:
- Contatto di superficie (modalità automatica)
- Tracciato XY
- Evidenzia nodi
- Evidenzia elementi
