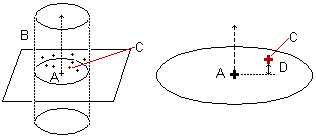

Quando si rileva un singolo punto, PowerInspect calcola una zona di rilevamento (B) attorno al vettore del punto nominale (A). Il punto misurato (C) più vicino alla nominale è quindi compensato dalla sonda e proiettato lungo il vettore, e l'elemento segnala la distanza 2D (D) tra i punti misurato e nominale lungo il vettore di compensazione della sonda.
Nota: È possibile misurare la distanza da sottoporre a punto singolo elementi mediante il rilevamento solo durante l'ispezione della parte su una macchina CNC o Manuale
Come rilevare un singolo punto:
- Nella sequenza di ispezione, fare clic con il tasto destro del mouse sul singolo punto, quindi selezionare Riproduci elemento nel menu contestuale.
PowerInspect visualizza la vista CAD nella modalità a schermo intero, con il punto nominale visualizzato come obiettivo
. Visualizza anche la finestra di dialogo Punti guidati, con le coordinate del punto nominale visualizzate sulla sinistra. - Nella finestra di dialogo Punti guidati, fare clic sul pulsante Parametri
. Viene visualizzata la finestra di dialogo Parametri di misura. - Nella finestra di dialogo Parametri di misura, selezionare la scheda Punto singolo guidato e modificare le impostazioni:
- Per registrare il punto con un solo tocco, deselezionare la casella di controllo Registra tutti i punti nella zona di rilevamento. Il punto deve essere compreso entro la zona di rilevamento.
- Per usare il punto più vicino alla nominale quale punto misurato, ma registrare tutti i punti presi all'interno della zona di rilevamento, selezionare la casella di controllo Registra tutti i punti nella zona di rilevamento. I punti sono elencati nella scheda Informazioni.
- Per ridimensionare la zona di rilevamento, inserire un nuovo valore nella casella Raggio zona di rilevamento.
- Per interrompere la registrazione dei punti non appena si prende un punto entro una distanza specificata della nominale, selezionare la casella di controllo Interrompi registrazione e inserire la distanza.
- Per prendere diversi punti, deselezionare la casella di controllo Interrompi registrazione.
- Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo Parametri di misura.
- Rilevare il punto. Se il dispositivo di misurazione supporta la tracciatura, PowerInspect visualizza la posizione corrente della sonda nella vista CAD. È inoltre possibile visualizzare la posizione della sonda utilizzando la finestra di dialogo Coordinate.
- La deviazione dalla nominale CAD è visualizzata sulla destra della finestra di dialogo Punti guidati. Fare clic su:
per salvare il punto.
per ripetere il punto.
per annullare il punto.
