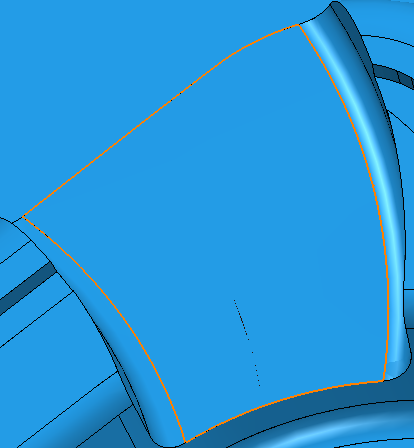

Questo esempio mostra come creare una curva composta dalla geometria della superficie. Il risultato è una curva composta che è anche un pattern adagiato.
Usa un modello 5axis_with_holes.dgk nella cartella Esempi.
- Fare clic sulla scheda Pattern > pannello Crea > Pattern per creare un nuovo pattern.
- Fare clic sulla scheda Pattern > pannello Modifica > Modifica curva per visualizzare la scheda Modifica curva.
- Fare clic sulla scheda Modifica curva > pannello Crea > Curve > Composta.

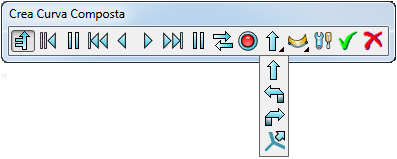

Fare clic su sulla barra degli strumenti Crea curva composta.
- Fare clic su
sulla barra degli strumenti Direzione.

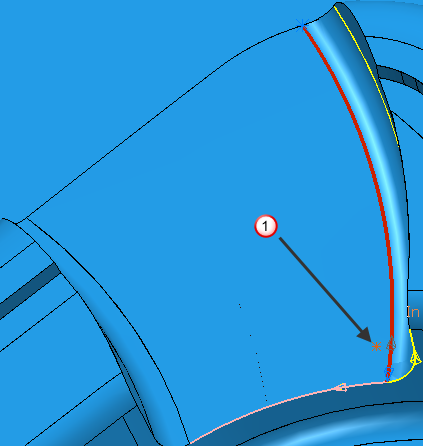

- Fare clic sulla superficie vicino a
.
In questo modo si seleziona il bordo destro della superficie.
- Il rosso indica la curva della superficie selezionata.
- Il rosa indica la superficie che segue lo schizzo automatico.
- Giallo indica una superficie alternativa.
- Grigio indica una superficie alternativa per la curva attuale. Questa è un'opzione che non è probabile usare perché torna al punto iniziale, ma lungo l'altra superficie. Per maggiori informazioni, vedere Selezionare le curve per creare una curva composta.
- Fare clic su
sulla barra degli strumenti Crea curva composta, per creare il percorso automatico.
Usare il tasto Esc o fare clic su
(vicino all'indicatore di progresso) se si vuole interrompere la creazione della curva composta.
- Fare clic su
sulla barra degli strumenti Crea curva composta.
- Fare clic sulla scheda Modifica curva > pannello Fine > Accetta.

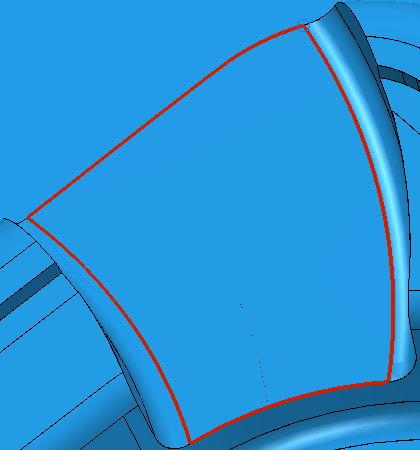

In questo modo si crea un pattern adagiato che segue i bordi della superficie.
