Creare una boundary modello materiale residuo

Questo esempio mostra come creare una boundary modello materiale residuo. Viene usato il modello chiamato Cowling.dgk che si trova nella cartella Esempi.

1. Creare un Blocco e definire un Utensile sferico di 10mm.

   Assicurarsi che il blocco si estenda al di sopra della parte superiore del modello.

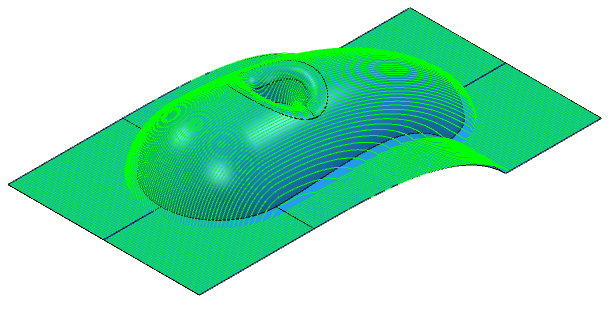

2. Creare un Percorso utensile di finitura a passate parallele.
3. Dal menu contestuale Modelli materiale residuo , selezionare Crea modello materiale residuo. In questo modo si crea un modello materiale residuo chiamato 1.
4. Nella finestra di dialogo Modello materiale residuo che si apre:
   1. Cambiare il valore Passo laterale in modo che sia 0,1.
   2. Fare clic su Accetta.
5. Dal menu contestuale specifico del modello materiale residuo:
   1. Selezionare Applica > Attivare il primo percorso. In questo modo si aggiunge il Blocco al percorso utensile attivo al momento al Modello materiale residuo.
   2. Selezionare Calcola.

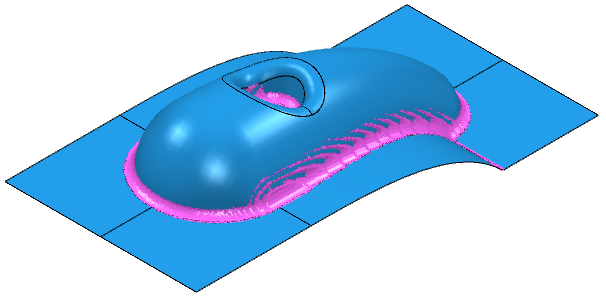

   3. Selezionare Opzioni di disegno > Mostra materiale residuo.



6. Creare una boundary che si basa sul modello materiale residuo. Dal menu contestuale Boundary , selezionare Crea Boundary > Modello materiale residuo. In questo modo si apre la finestra di dialogo Boundary modello materiale residuo.
   1. Selezionare Modello materiale residuo 1.
   2. Selezionare l'utensile che si vuole usare per la boundary, in questo caso BN10.

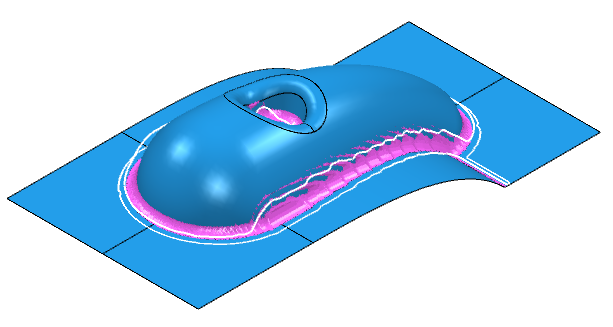

   3. Fare clic su Applica per creare la boundary.
