Per invertire i fori selezionati

Usare l'elemento Inverti per invertire l'orientamento dei fori selezionati. Quando vengono invertiti, i fori sono posti in un nuovo insieme di feature foro. Viene creato un nuovo piano di lavoro con un asse Z che è rivolto nella direzione opposta all'originale.

Per invertire i fori selezionati fare clic sulla scheda Insieme feature foro > pannello Fori > Inverti.

Questo esempio mostra come invertire i fori selezionati utilizzando il modello retainerplate.dgk nella cartella Esempi.

1. Selezionare l'intero modello.
2. Dal menu contestuale Insiemi Feature Foro, selezionare Crea fori.

   Si apre la finestra di dialogo Crea fori.

3. Sulla finestra di dialogo Crea fori:
   1. Selezionare Crea da dal Modello.
   2. Selezionare Crea fori composti.
   3. Selezionare Raggruppa i fori per asse.
   4. Deselezionare Modifica dopo la creazione.
   5. Fare clic su Applica.

   PowerMill riconosce i fori selezionati.

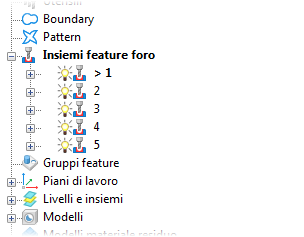

   In questo modo si creano cinque insiemi di feature foro.



4. Rendere attivo l'insieme feature foro 1 e nascondere tutti gli altri insiemi di feature foro.
5. Selezionare i fori che si desidera invertire.

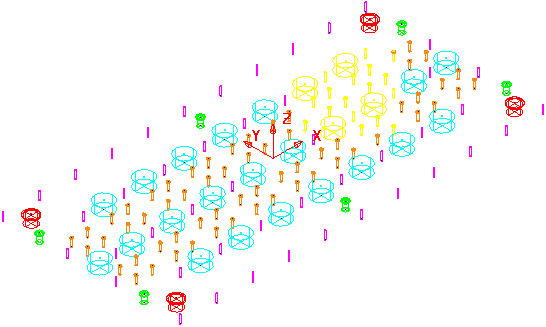

   I fori selezionati diventano gialli.

6. Dal singolo menu contestuale Insiemi feature, selezionare Modifica > Inverti i Fori Selezionati.
7. I fori selezionati sono invertiti. A meno che le funzioni multi-asse o tutti i fori non siano selezionati, i fori invertiti vengono collocati in un nuovo insieme di feature creato automaticamente (in questo caso denominato 6). Viene creato un nuovo piano di lavoro con l'orientamento asse Z invertito.

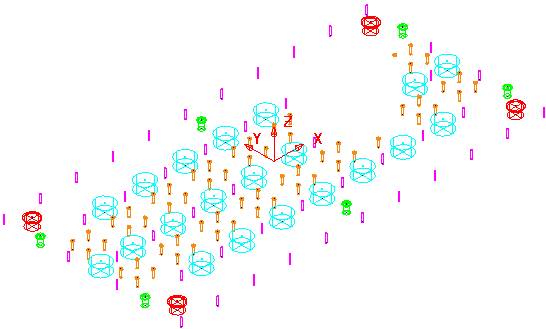

8. Questi fori vengono automaticamente eliminati dall'insieme feature foro originale.
