Creare un percorso utensile di lavorazione nervatura

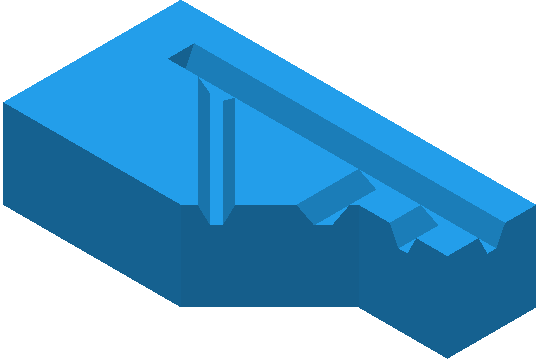

Questo esempio mostra come creare un percorso utensile di lavorazione nervatura. Questo esempio usa il modello Ribs_multi.dmt nella cartella Esempi e un semplice grezzo rettangolare.

In questo esempio le nervature sono molto più ampie che nel tipico modello con nervature, e questo rende più semplice capire il processo.

1. Creare un utensile sferico:
   1. Un Diametro di 25.
   2. Un Raggio punta di 7.
   3. Un Angolo conicità di 25.
   4. Una Lunghezza di 125.
2. Fare clic sulla scheda Home > pannello Crea percorsi utensili > Percorsi, per visualizzare la finestra di dialogo Selettore di strategia.
3. Dalla categoria Nervature selezionare Lavorazione nervatura.

   Si apre la finestra di dialogo Lavorazione nervatura.

4. Fare clic sul pulsante Pattern nervatura per visualizzare la scheda Editor pattern nervatura.

   Così facendo si cambia automaticamente la vista in vista in Z.

5. Fare clic sulla scheda Editor pattern nervatura > pannello Crea > Linee > Linea singola.

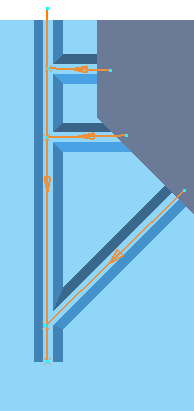

6. Abbozzare la linea centrale approssimata dei quattro canali come quattro linee.

   Per una lavorazione completa di ciascun canale, le linee si devono estendere oltre l'estremità aperta dei canali. La direzione di ogni linea determina la direzione di lavorazione. Dato che la maggior parte degli utensili di lavorazione nervatura si rompono quando s'immergono, è meglio iniziare ogni linea dall'estremità aperta del canale.



7. Se non è possibile vedere la direzione delle linee, fare clic sulla scheda Editor pattern nervatura > pannello Disegna > Strumentazione.
8. Fare clic sulla scheda Editor pattern nervatura > pannello Fine > Avvia editor superfici nervatura, per visualizzare la scheda Editor superfici nervatura.

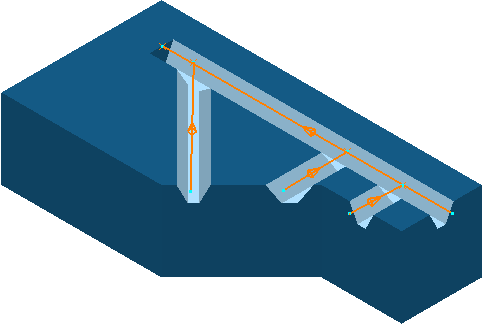

9. Fare clic sulla scheda Editor superfici nervatura > pannello Superfici > Seleziona automaticamente, per selezionare tutte le superfici parete e base del canale.



10. Fare clic sulla scheda Editor superfici nervatura > pannello Fine > Accetta. In questo modo si chiude la scheda Editor superfici nervatura e si visualizza la finestra di dialogo Lavorazione nervatura.
11. Sulla finestra di dialogo Lavorazione nervatura:
    1. Selezionare uno Stile Pareti nervatura.
    2. Inserire un Massimo passo in z di 3.
    3. Fare clic su Calcola.

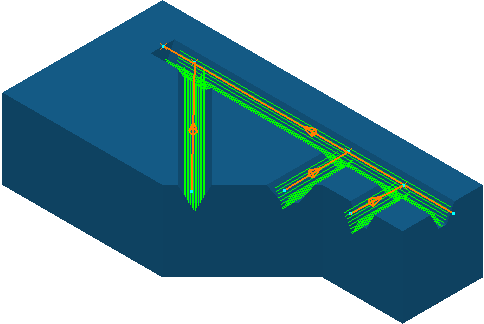

    Questo crea il percorso utensile di lavorazione nervatura.
