Creare un gambo utensile

Questo esempio illustra la creazione di un gambo per un utensile specifico.

1. Fare clic con il tasto destro del mouse nell'Explorer.
2. Dal menu contestuale specifico dell'utensile, selezionare Impostazioni.
3. Selezionare la scheda Gambo dalla finestra di dialogo Utensile.
4. Fare clic sul pulsante Aggiungi componente per aggiungere la prima porzione del gambo dell'utensile.
5. Inserire i seguenti valori nell'area Dimensioni della scheda Gambo:
   1. Diametro superiore — 15
   2. Diametro inferiore — 15
   3. Lunghezza — 20
6. Fare di nuovo clic sul pulsante Aggiungi componente per aggiungere la seconda porzione del gambo dell'utensile.
7. Inserire i seguenti valori nell'area Dimensioni della scheda Gambo:
   1. Diametro superiore — 25
   2. Diametro inferiore — 25
   3. Lunghezza — 20

   Per modificare componenti specifiche del gambo, nell'area Componenti selezionare la porzione del gambo che si desidera modificare. La porzione selezionata diventa verde chiaro e i valori sono visualizzati nell'area Dimensioni per la modifica. Per eliminare un componente specifico del gambo, nell'area Componenti, selezionare il componente del gambo che si vuole eliminare e fare clic sul pulsante Rimuovi componente gambo.

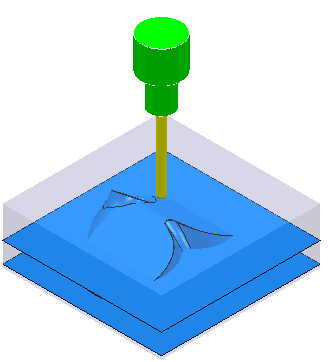

8. Fare clic su Chiudi. Utensile e gambo utensile sono visualizzati nella finestra grafica:
