Il seguente esempio descrive meglio gli effetti dei Limiti angolari nella direzione dell'asse utensile. Nel seguente esempio viene utilizzato il modello Knob.dgk dalla directory Esempi.

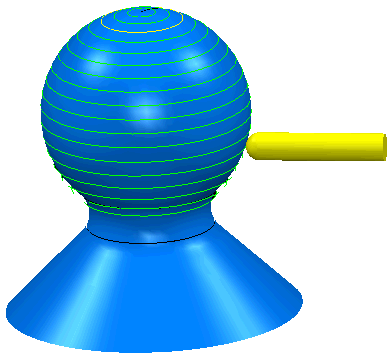

- Creare un percorso utensile di Finitura proiezione superficie con una Direzione pattern di V. Selezionare la superficie sferica e creare il percorso utensile con un Utensile sferico di 10 mm e un Passo laterale di 5. Impostare Asse utensile su Lungo/Perpend con Lungo - Angolo A e Angoli perpend. di 0.
Non chiudere la finestra di dialogo Finitura proiezione superficie .
- Collegare l'utensile al percorso utensile (selezionando Simula dall'inizio dal menu di contesto specifico del percorso utensile all'interno dell'Explorer), e successivamente spostare l'utensile lungo il percorso utensile (utilizzando
+CTRL+Shift), è possibile vedere l'angolo dell'utensile mentre crea il percorso utensile. Per vedere l'utensile ombreggiato, selezionare Ombreggiato dal menu specifico nell'Explorer. - Fare clic su
per creare una copia di questo percorso utensile. - Sulla pagina della strategia, fare clic su
per visualizzare la pagina Asse utensile e selezionare l'opzione Limiti asse utensile per visualizzare la pagina Limiti asse utensile. - Sulla pagina Limiti asse utensile:
- Selezionare una Modalità Rimuovi percorso.
- Un Angolo di elevazione iniziale di 0 e Finale di 90.
- Nella finestra grafica, selezionare una superficie sferica e fare clic su Calcola sulla finestra di dialogo Finitura proiezione superficie per ricalcolare il percorso utensile.

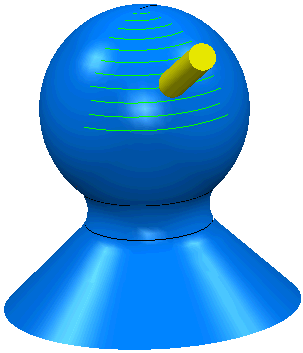

Viene creata solo una porzione del percorso utensile (fino a che vengono raggiunti i limiti Angolo di elevazione).
- Ripetere i passaggi da 3 a 5, ma questa volta, sulla pagina Limiti asse utensile, cambiare la Modalità in Muovi asse utensile e mantenere un Angolo di elevazione iniziale di 0 e Finale di 90.

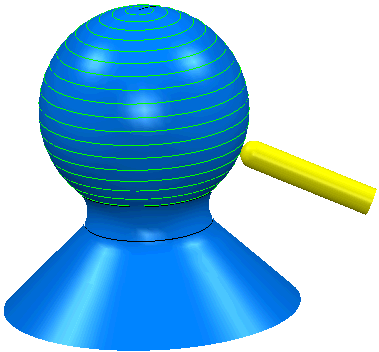

- Ricalcolare il percorso utensile Proiezione di superficie. Si noti come gran parte del percorso utensile sia stato creato senza che l'angolo dell'utensile ecceda i limiti.
- Ripetere i passaggi 3-5, ma ora riportare la Modalità a Rimuovi Percorso e mantenere un Angolo di elevazione iniziale di 0 e Finale di 90.
- Cambiare l'Angolo azimuth come Iniziale 180 e Finale270. Ricalcolare il percorso utensile Finitura proiezione superficie
