Utilizzare la pagina Sgrossatura barenatura in tornitura per creare un percorso utensile che barena rapidamente una parte tornita.
Ciclo: selezionare una delle opzioni elencate di seguito:
- Tornitura: questo ciclo esegue la sgrossatura all'interno delle boundary definite del materiale avanzando parallelamente alla linea centrale della parte lungo l'asse Z, procedendo al contempo con un passo in Z lungo l'asse X. Se si seleziona una direzione di taglio Negativa, l'utensile taglia da destra a sinistra. Se si seleziona una direzione di taglio Positiva, l'utensile taglia da sinistra a destra.
- Faccia: questo ciclo esegue la sgrossatura all'interno delle boundary definite del materiale avanzando perpendicolarmente alla linea centrale della parte, passando al contempo oltre la faccia della parte lungo l'asse Z in direzione negativa. Se si seleziona una direzione di taglio Negativa, l'utensile taglia lungo l'asse X, dalla parte superiore alla linea centrale. Se si seleziona una direzione di taglio Positiva, l'utensile taglia lungo l'asse X, dalla linea centrale verso l'alto.
- Faccia posteriore: questo ciclo esegue la sgrossatura all'interno delle boundary definite del materiale avanzando perpendicolarmente alla linea centrale della parte, passando al contempo oltre la faccia della parte lungo l'asse Z in direzione positiva. Se si seleziona una direzione di taglio Negativa, l'utensile taglia lungo l'asse X, dalla parte superiore alla linea centrale. Se si seleziona una direzione di taglio Positiva, l'utensile taglia lungo l'asse X, dalla linea centrale verso l'alto.
Stile: selezionare una delle opzioni elencate di seguito:
- Tornitura: ciascuna passata di sgrossatura viene tagliata nella stessa direzione. Per la finitura, l'utensile traccia il contorno della feature da destra a sinistra ed è poi ritratto dalla parte.
Sgrossatura
Ciascuna passata di sgrossatura viene tagliata nella stessa direzione.
Avanza verso il basso nella parte. La distanza si basa sulla profondità di taglio.
Taglia verso il basso sulla parete destra.
Avanza attraverso.
Avanza verso l'alto sulla parete sinistra.
Uscita dalla parete, esce del tutto dalla feature.Finitura
L'utensile traccia il contorno della feature da destra a sinistra. L'utensile viene ritratto dalla parte in base all'angolo e alla distanza di svincolo in uscita. - Bidirezionale: la sgrossatura con utensili per gola a due direzioni è bidirezionale. Lo stile di finitura a due direzioni (bidirezionale) viene eseguito usando una strategia esclusiva, abilitata grazie a un utensile per gola che taglia in entrambe le direzioni.
Avanza verso il basso nella parte. La distanza si basa sulla profondità di taglio. Avanza dritto in Z. Si allontana dalla parete e si muove di poco in rapido all'indietro in Z. Avanza di nuovo verso il basso in base alla profondità di taglio. Avanza dritto nella direzione -Z. - Inserto tondo: i percorsi utensile di finitura per utensile Inserto tondo sono uguali ai percorsi utensile di finitura Tornitura. Sono progettati per far ridurre al minimo la resistenza incontrata dall'utensile in un percorso scanalato, quale una gola. Quando questa opzione è selezionata, la pagina Inserto tondo è disponibile.
I percorsi utensile di sgrossatura per utensili arrotondati sono progettati per ridurre al minimo la resistenza incontrata dall'utensile quando inizia a lavorare una gola in base ad un angolo di impegno. È necessario un utensile arrotondato e occorre selezionare in modo manuale l'utensile per questo tipo di percorso utensile.
Tolleranza — Inserire un valore per determinare con quanta precisione il percorso utensile segue il contorno del modello.
Sotto alla linea centrale - Selezionare questa opzione per far lavorare l'utensile sul lato negativo X della linea centrale di tornitura.
Direzione di taglio: selezionare un'opzione per specificare la direzione di taglio dell'utensile:
- Positivo: l'utensile taglia nella direzione positiva dell'asse di taglio, che dipende dal ciclo selezionato.
- Tornitura: l'utensile taglia in direzione +Z.
- Faccia: l'utensile taglia in direzione +X.
- Faccia posteriore: l'utensile taglia in direzione +X.
- Negativo: l'utensile taglia nella direzione negativa dell'asse di taglio, che dipende dal ciclo selezionato.
- Tornitura: l'utensile taglia in direzione -Z.
- Faccia: l'utensile taglia in direzione -X.
- Faccia posteriore: l'utensile taglia in direzione -X.
Sovrametallo — Inserire la quantità di materiale da lasciare sulla parte. Fare clic sul pulsante Sovrametallo
per separare la casella Sovrametallo in Sovrametallo radiale
Sovrametallo assiale
. Utilizzare per specificare valori distinti di Sovrametallo radiale e Sovrametallo assiale come valori indipendenti. I valori distinti di Sovrametallo radiale e Sovrametallo assiale sono utili per le parti ortogonali. È possibile utilizzare sovrametallo indipendente su parti con pareti inclinate, sebbene sia più difficile predirne i risultati.
Sovrametallo radiale — Inserire l'offset radiale dell'utensile. Quando si lavora a 2,5 o 3 assi, un valore positivo lascia materiale sulle pareti verticali.
Sovrametallo assiale — Inserire l'offset dell'utensile, nella sola direzione dell'asse utensile. Quando si sta lavorando a 2,5 assi o a 3 assi, un valore positivo lascia materiale sulle facce orizzontali.
Profondità di taglio: immettere un incremento per ciascuna passata che la routine di sgrossatura esegue sulla parte. L'interpretazione della profondità di taglio dipende dalla selezione dell'opzione Profondità costante di taglio.
Se Profondità costante di taglio è deselezionato, il valore Profondità di taglio impostato rappresenta la profondità massima di taglio per la feature. Se la Profondità passate divide in parti uguali la profondità della feature, viene utilizzato l'incremento impostato. Se risulta in una passata finale abbastanza superficiale, la Profondità passate viene sistemata per dare luogo a passate di sgrossatura omogenee. Ad esempio, se si ha una feature con una profondità di 0,5 mm e si specifica una profondità di taglio di 0,4, la feature viene sgrossata in due passate uguali con profondità di 0,25 mm anziché in una passata di 0,4 mm e un'altra di 0,1 mm.
Se Profondità costante di taglio è selezionato, la feature viene tagliata utilizzando questa profondità per ciascuna passata.
- Massimo: immettere la profondità massima di taglio.
- Profondità costante di taglio: vedere Profondità di taglio.
Passata di profilatura: selezionare un'opzione per specificare se nel percorso utensile è inserita una passata della parete.
Questo attributo si applica alle strategie di tornitura e barenatura in sgrossatura. Selezionare:
- Sempre per eseguire tutti e tre i movimenti di una tipica passata di sgrossatura:
- Movimento rettilineo attraverso la parte .
- Movimento verso l'alto lungo la parete per rimuovere eventuali creste .
- Ritrazione dalla parte in base ad un angolo specifico .
- Movimento rettilineo attraverso la parte

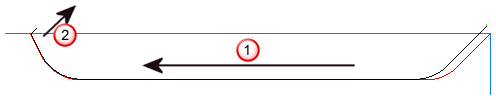

- Salta tutti per omettere il secondo movimento. Selezionare questa opzione quando si utilizza un utensile che non taglia in modo appropriato verso l'alto. Ad esempio:
- Salta numero per scegliere quante passate ignorare. Ad esempio, selezionare 1 per ignorare il movimento lungo la parete per la prima passata di sgrossatura ma non per le passate successive. Questa opzione è disponibile solo per strategie di barenatura.

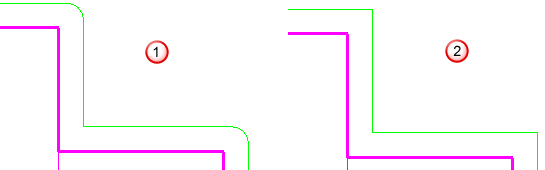

Sbavatura: selezionare questa opzione per inserire automaticamente movimenti ad arco sugli spigoli esterni.
: sbavatura attivata.
: sbavatura disattivata.
Gli effetti della sbavatura sono:
- Riduzione dei movimenti non necessari della macchina; tuttavia, il programma della parte pubblicato potrebbe essere leggermente più lungo nel numero di blocchi utilizzati.
- Le sbavature vengono rimosse, ma altrimenti la parte ha la stessa forma e dimensioni date dalla curva della feature, poiché il raggio dell'arco inserito è uguale a quello del raggio della punta utensile.
- Il movimento della macchina è più agevole.
Sottosquadra — Selezionare un'opzione per specificare in che modo il percorso utensile considera i sottosquadra.
