Utilizzare la pagina Posizione per determinare la posizione del percorso utensile per le strategie finitura Swarf. Questa pagina contiene le seguenti opzioni:
Posizione base — Selezionare la posizione del percorso utensile.

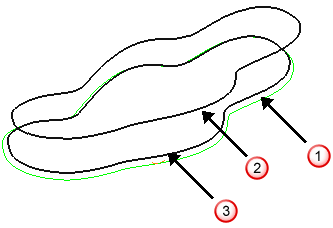

- Automatico — Selezionare questa opzione per far scendere l'utensile sulla parte. Se non esiste alcuna superficie al di sotto della superficie lavorata con tecnica swarf, non viene creato alcun percorso utensile in quell'area.
— Percorso utensile
— Pattern superiore
— Pattern inferiore - Sopra — Selezionare questa opzione per lavorare all'altezza del Pattern superiore.
- Sotto — Selezionare questa opzione per lavorare all'altezza del Pattern inferiore.

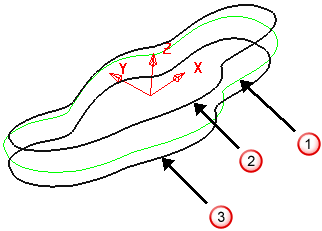

- Piano di lavoro — Selezionare questa opzione per lavorare all'altezza del piano di lavoro.
Piano di lavoro — Selezionare il piano di lavoro che definisce la Posizione base.

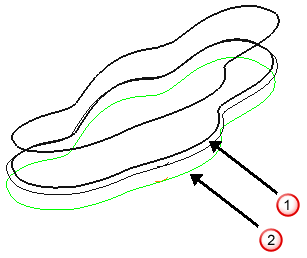

Il piano di lavoro che definisce l'altezza.
Offset — Inserire un valore offset. In PowerMill si utilizza questo valore per mettere in offset la posizione più bassa del percorso utensile lungo l'asse utensile dalla posizione definita in Posizione base.

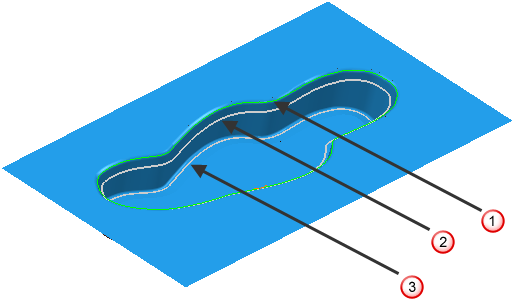

Un Offset di 0.

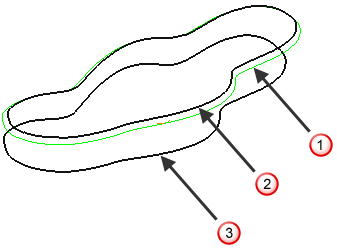

Un Offset di 10.
