Questa strategia è simile alla strategia Finitura proiezione linea ad eccezione del fatto che il pattern è una curva, piuttosto che una linea. È una tecnica che può essere usata quando la definizione della superficie non è adeguata per fornire buoni risultati quando si sta usando la finitura di proiezione superficie.
Questo esempio usa il modello channels.dgk nella cartella Esempi.

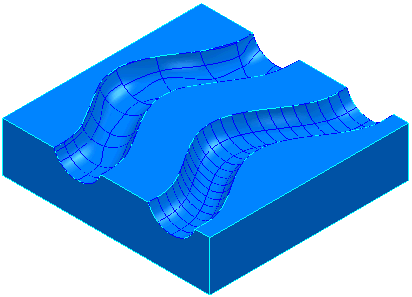

Consiste di due canali Uno presenta una superficie ben definita e l'altro due superfici non ben definite.

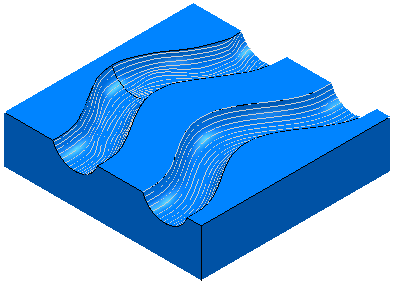

La proiezione di superficie funziona in modo ottimale sulla superficie ben definita e male sulle superfici non ben definite.

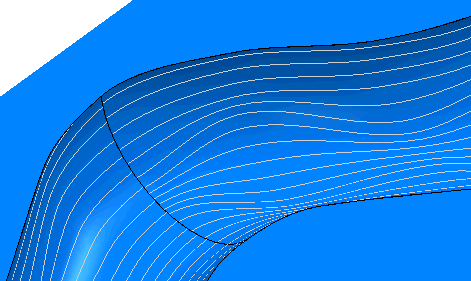

Se si osserva in dettaglio il canale posteriore è possibile vedere il problema:

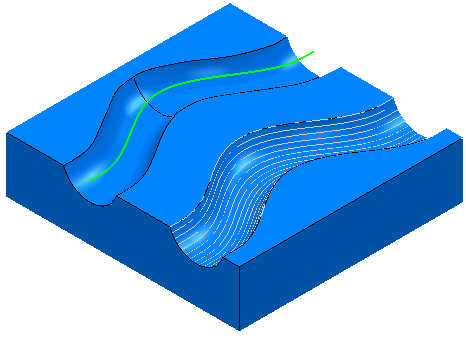

Si può usare laFinitura proiezione curva per risolvere questo problema. È necessario un Pattern per definire il luogo del percorso utensile. In questo caso si tratterà di un pattern chiamato Spine.dgk (nella directory Esempi/Pattern) che passa dal centro del canale.
- Fare clic sulla scheda Home > pannello Crea percorsi utensili > Percorsi per visualizzare la finestra di dialogo Selettore di strategia.
- Dalla categoria Finitura selezionare Finitura parametrica tra curve.
Sulla pagina Proiezione curva:
- Selezionare un Pattern Spine.
- Selezionare uno Stile Lineare.
- Selezionare una Direzione Verso l'esterno.
- Inserire un Passo angolare di 10.
- Sulla pagina Pattern:
- Inserire Inizio angolo azimuth pari a -90.
- Inserire Fine angolo azimuth pari a 90.
- Fare clic su Applica.

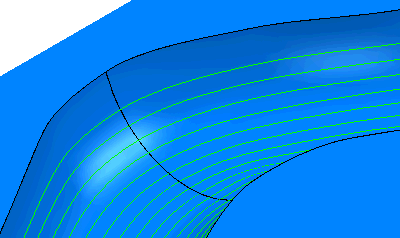

Questo produce il percorso utensile morbido necessario. In dettaglio:

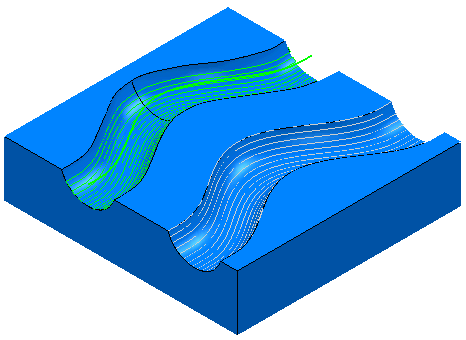

- Se si esegue l'offset della spine verso l'alto sull'asse Z si può ottenere un percorso utensile completo nel canale.
