Crea un pattern usato per evitare tagli a piena larghezza. È utile per tagliare scanalature e per la lavorazione ad alta velocità.

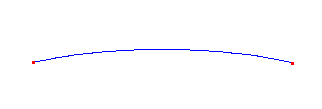

Per esempio, iniziando con questa curva:

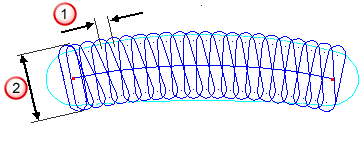

si ottiene questo pattern:
Passo laterale — Inserire la distanza tra trocoidi consecutive (
).
Larghezza — Inserire la larghezza della trocoide (
). Come avviene con tutti i pattern, questo pattern è indipendente dalle dimensioni dell'utensile. Se si converte questo pattern in un percorso utensile si deve applicare la compensazione raggio quando si emette il percorso utensile in uscita o quando si calcola la larghezza. Se non si applica la compensazione raggio quando si emette il percorso utensile in uscita, la larghezza effettiva della scanalatura è Larghezza + 2 x Raggio dell'utensile).
Raggio — Inserire il raggio degli archi per ciascuna trocoide. Non deve essere uguale al raggio dell'utensile.
Direzione — Inserire la direzione di taglio (Concorde o Discorde).
