Creazione di una curva composta da una geometria wireframe

Questo esempio mostra come creare una curva composta da una geometria wireframe.

Viene utilizzata una boundary modificata creata dal modello 5axis_with_holes.dgk nella cartella Esempi.

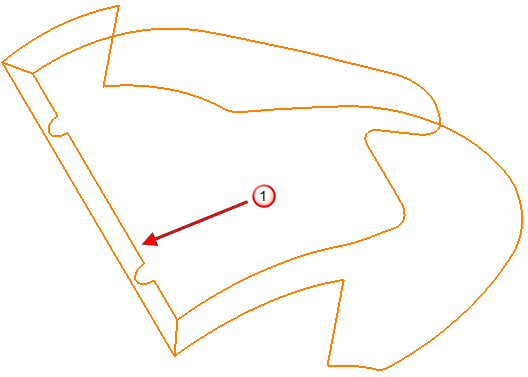

1. Fare doppio clic sulla curva vicino al punto per visualizzare la scheda Modifica curva.



2. Fare clic sulla scheda Modifica curva > gruppo Crea > Curve > Composta per visualizzare la barra degli strumenti Crea curva composta.

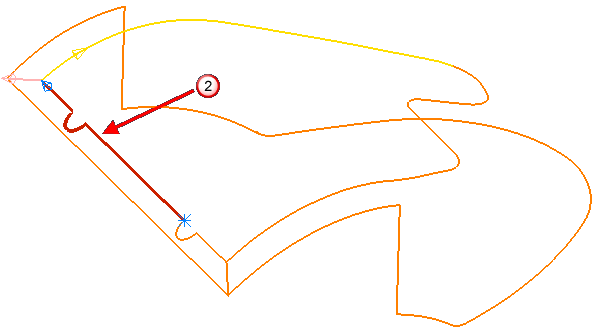

3. Fare clic sulla curva vicino al punto .



   • Il colore rosso indica la curva selezionata.
   • Il colore rosa indica la curva che segue lo schizzo automatico.
   • Il colore giallo indica un percorso alternativo.

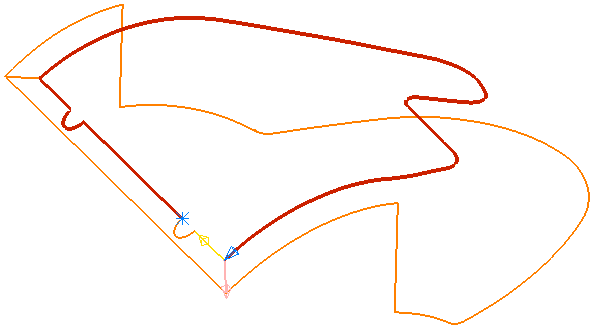

4. Fare clic sulla curva gialla.



5. Fare clic sulla curva gialla.



6. Fare clic su nella barra degli strumenti Crea curva composta.
7. Fare clic sulla scheda Modifica curva > gruppo Fine > Accetta.

Nota: Se prima del punto 3 per Direzione è stato selezionato , è possibile fare clic su nella scheda Crea curva composta per creare il percorso automatico.
