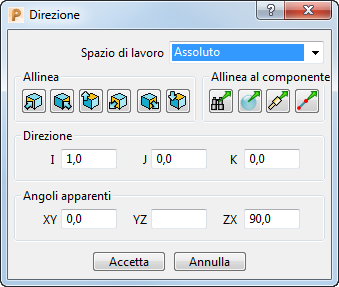

Usare la finestra di dialogo Direzione per modificare la direzione di un elemento. Una direzione è definita in termini di vettore d'unità.
Fare clic su
nelle finestre di dialogo di riferimento per visualizzare la finestra di dialogo Direzione.
Si può anche usare la direzione asse X, direzione asse Y, direzione asse Z sulla scheda Modifica piano di lavoro per visualizzare la finestra di dialogo Direzione.
Questa scheda contiene le seguenti opzioni:
Spazio di lavoro — Selezionare lo spazio di lavoro in cui si sta lavorando.
- Assoluto — Specifica il punto rispetto al sistema di coordinate globali.
- Piano di lavoro — Specifica il punto rispetto al piano di lavoro attivo. Questa opzione è disponibile solo quando esiste un piano di lavoro attivo e si sta modificando un piano di lavoro non attivo.
Allinea — Selezionare un asse (del sistema coordinate globali) per allineare allo spazio di lavoro selezionato. Le opzioni disponibili sono:
Asse-X positivo.
Asse-Y positivo.
Asse-Z positivo.
Asse-X negativo.
Asse-Y negativo.
Asse-Z negativo.
Per esempio, se si inizia con:
Il piano di lavoro che si sta modificando.
Il piano di lavoro attivo (o il sistema di coordinate globali se non c'è un piano di lavoro attivo).
- Fare clic sulla scheda Modifica piano di lavoro > pannello Modifica > Direzione asse X.
- All'interno della finestra Direzione fare clic su . Il piano di lavoro cambia in:
L'asse X del piano di lavoro è allineato con l'asse Y del sistema di coordinate globali.
- All'interno della finestra Direzione fare clic su . Il piano di lavoro cambia in:
L'asse X del piano di lavoro è allineato con l'asse -Z del sistema di coordinate globali.
Allinea al componente — Selezionare un'opzione per determinare il vettore di direzione dell'entità.
Allinea alla vista — Fare clic per allineare il vettore direzione alla vista grafica attuale.
Allinea alla geometria — Fare clic per allineare il vettore della direzione in modo che sia normale alla superficie in quel punto.
Allinea all'utensile — Fare clic per allineare il vettore direzione in modo che sia allineato all'asse utensile.
Allinea ad una linea — Fare clic per allineare il vettore direzione ad una linea definita dall'utente.
Direzione — Inserire le coordinate I, J e K per il vettore unità.
Angoli apparenti — Visualizza l'angolo apparente del vettore unità dal piano XY, YX e ZX dello spazio di lavoro selezionato.
