La scheda Punti di controllo della finestra di dialogo Utensile definisce le posizioni dei punti di programmazione e tallonamento dell'utensile rispetto al centro del raggio della punta dell'inserto.
Per visualizzare una finestra di dialogo Utensile:
- Fare clic sulla scheda Home > gruppo Utensile > Crea utensile; oppure
- Dal menu contestuale Utensili selezionare Crea utensile.

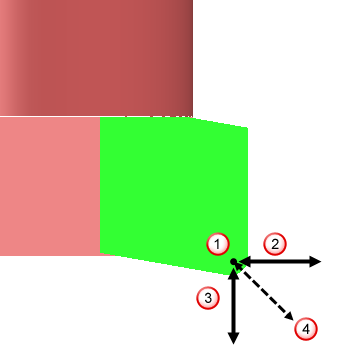

Punto di programmazione: selezionare questa opzione per specificare manualmente la posizione del punto dell'inserto programmata. Se questa opzione è deselezionata, il punto di programmazione viene calcolato automaticamente in base alla geometria dell'utensile.
Centro del raggio della punta dell'inserto.
Componente X del punto di programmazione.
Componente Z del punto di programmazione.
Punto di programmazione.
X: immettere il componente X del punto di programmazione.
Z: immettere il componente Z del punto di programmazione.

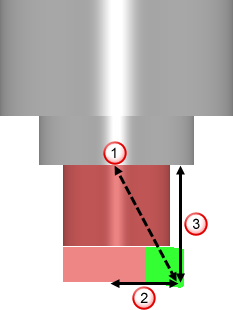

Punto di tallonamento: selezionare questa opzione per specificare manualmente la posizione in cui la pinza dell'utensile si innesta nella macchina utensile rispetto al centro del raggio della punta dell'inserto. Se questa opzione è deselezionata, il punto di tallonamento viene calcolato automaticamente in base alla geometria dell'utensile.
Punto di tallonamento
Componente X del punto di tallonamento.
Componente Z del punto di tallonamento.
X: immettere il componente X del punto di tallonamento.
Z: immettere il componente Z del punto di tallonamento.
