Aprire una curva chiusa in una posizione specifica

Questo esempio mostra come aprire una curva chiusa in una posizione specifica. Iniziare con questa curva:

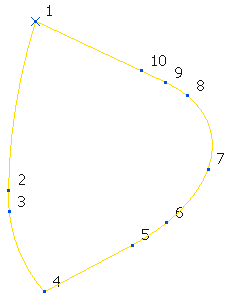

1. Fare clic sulla scheda Utensili curva > pannello Disegna > Numeri dei punti. Per numerare tutti i punti sulla curva.



2. Fare clic sulla scheda Utensili curva > pannello Segmenti > Apri/Chiudi.



   PowerMill apre la curva eliminando il segmento tra il primo e l'ultimo punto. In questo caso, tra i punti 1 e 10.

3. Fare clic sulla scheda Utensili curva > pannello Storico > Annulla, per visualizzare la curva chiusa al passaggio 1.
4. Selezionare il punto 10.

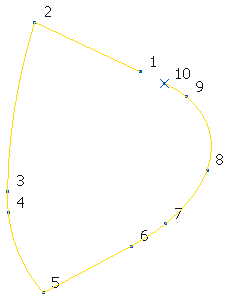

5. Fare clic sulla scheda Utensili curva > pannello Punti > Rinumera.



   Questo rende il punto selezionato punto 1.

6. Fare clic sulla scheda Utensili curva > pannello Segmenti > Apri/Chiudi.



   In questo modo si apre la curva tra il punto 1 e il punto 10 ma, poiché i punti sono stati rinumerati, il segmento aperto è in una posizione diversa.
