La scheda Pinza della finestra di dialogo Utensile definisce la porzione della pinza dell'utensile. I percorsi utensile evitano il contatto con la Pinza utensile.
Per visualizzare la finestra di dialogo Utensile:
- Fare clic sulla scheda Home > gruppo Utensile > Crea utensile; oppure
- Dal menu contestuale Utensili selezionare Crea utensile.
La porzione di taglio dell'utensile è gialla, la porzione non di taglio è verde e la pinza è rosa.
Questa scheda contiene le seguenti opzioni:
Carica pinza utensile — Fare clic per importare una pinza utensile da un modello a triangoli.
Cancella pinza — Fare clic per eliminare la pinza utensile.
Salva pinza — Fare clic per salvare la pinza. L'inserto non viene salvato.
Inserisci mano — Selezionare un'opzione dall'elenco per specificare su quale lato della pinza è posizionato l'inserto.
Destra — L'inserto è posizionato a destra della pinza.
Sinistra — L'inserto è posizionato a sinistra della pinza.
Forma pinza — Selezionare un'opzione dall'elenco per specificare la forma della pinza.

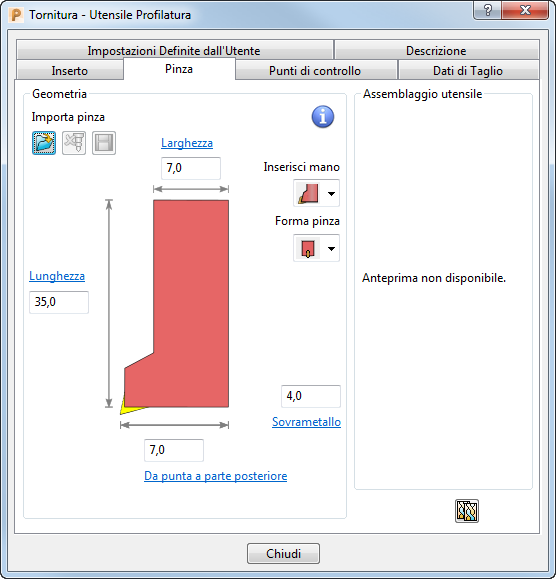

Rettangolare — Visualizza le opzioni delle dimensioni per una pinza rettangolare.
- Larghezza — Inserire una larghezza per la pinza.
- Lunghezza — Inserire una lunghezza per la pinza.
- Da punta a parte posteriore — Inserire un valore per specificare la distanza tra la punta di taglio dell'inserto fino al bordo posteriore della pinza.
- Sovrametallo — Inserire il sovrametallo della pinza.

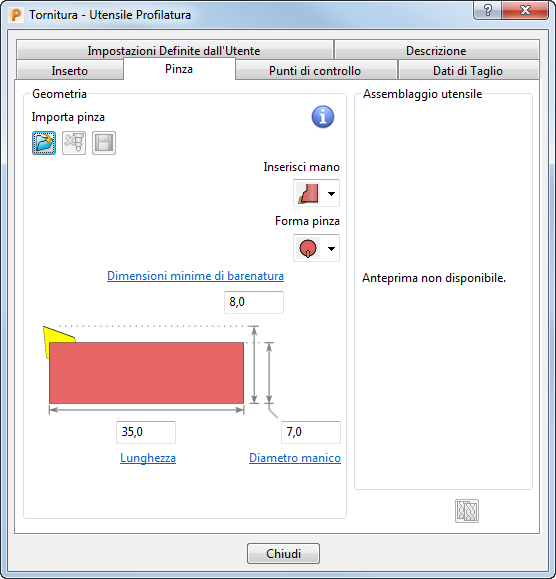

Cilindrico — Visualizza le opzioni delle dimensioni per una pinza cilindrica.
- Lunghezza — Inserire una lunghezza per la feature.
- Dimensioni minime di barenatura — Specificare il foro di diametro minimo a cui l'utensile può accedere. Questo è misurato dal fondo della pinza alla punta di taglio dell'inserto.
- Diametro manico — Inserire il diametro della pinza.
