Dalla pagina Lavorazione, specificare profilo offset, ordine e direzione delle strategie Lavorazione girante. Le opzioni disponibili dipendono dalla strategia selezionata:
Lavorazioni
Direzione di taglio — Selezionare la tecnologia di fresatura.
- Concorde — Selezionare per creare i percorsi usando solo la fresatura concorde, dove possibile. L'utensile si trova alla sinistra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
- Convenzionale — Selezionare per creare i percorsi usando solo la fresatura convenzionale o verso l'alto, dove possibile. L'utensile si trova alla destra dell'angolo lavorato quando visualizzato nella direzione del viaggio dell'utensile.
- Qualsiasi — Selezionare per creare i percorsi usando sia la fresatura convenzionale che quella concorde. Questo minimizza le alzate dell'utensile e il suo viaggio.
Offset — Definisce come eseguire l'offset dal profilo del mozzo al profilo limite.
Off — Lavora solo l'ultima sezione, più vicina al mozzo.
Offset in basso — Esegue l'offset del profilo limite. Gli offset continuano come offset del limite fino a che viene raggiunto il profilo del mozzo, nel cui punto viene seguito il profilo del mozzo.
Offset in alto — Esegue l'offset del profilo del mozzo.

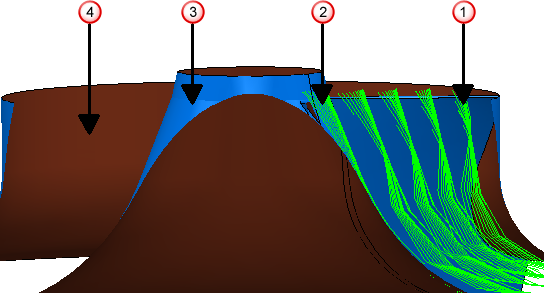

Unisci — Inizia eseguendo l'offset del profilo del limite e lentamente migra l'offset, così alla fine esegue l'offset del profilo del mozzo. Un esempio di Offset Unisci è illustrato di seguito:
— primo offset che segue il profilo limite.
— ultimo offset che segue il profilo del mozzo.
— il mozzo.
— il limite.
I profili tra il primo e l'ultimo offset cambia gradualmente dal profilo del limite al profilo del mozzo.
Metodo — Selezionare il metodo offset tra le due palette. Questa opzione è disponibile solo per le strategie di sgrossatura giranti.
- Parallele — Gli offset sono approssimativamente paralleli alle palette.

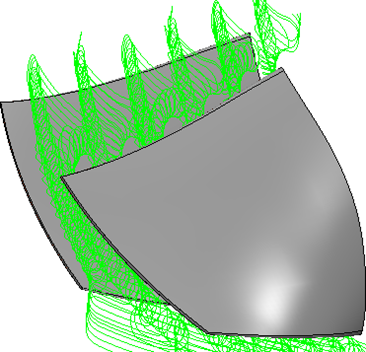

- Trocoidale — Gli offset sono approssimativamente perpendicolari alle palette, ma con i bordi arrotondati. Ogni passata esegue un anello prima di unirsi alla successiva per creare qualcosa che ricordi un percorso trocoidale. Selezionando questa opzione si abilita l'area Trocoidi della finestra di dialogo.
Operazione — Selezionare quali facce delle palette vengono lavorate. Questa opzione è disponibile solo per le strategie di finitura palette.
- Lavora paletta sinistra — In questo modo si lavorano tutte le facce della paletta sinistra. Questa opzione riduce al minimo il numero delle alzate.
- Lavora tutte le facce — In questo modo si lavorano tutte le facce nella tasca.
Nota: Lavora palette sinistra e Lavora tutte le facce producono dei percorsi utensili attorno all'intera girante (ammesso che essa non abbia nessuna palette di divisione) se l'opzione Lavora > Tutte le palette è selezionata nell'area Paletta della pagina Finitura palette. Tuttavia, i percorsi utensili effettivi, svincoli e giunzioni sono diversi.
Lavora divisione — In questo modo si lavorano tutte le facce della divisione.
Palette sinistra e divisione — In questo modo si lavorano tutte le facce della paletta sinistra e tutte le facce della divisione.
Ordina per — Selezionare se la lavorazione ha luogo in base alla Regione o in base al Livello.
- Regione — Quando è selezionata questa opzione, una regione (come per esempio una tasca o una sporgenza) viene lavorata completamente prima di passare alla successiva. Pertanto, vengono di preferenza lavorate le tasche piuttosto che i livelli.
- Livello —Se selezionato, un livello viene completamente lavorato prima di muoversi passare al successivo. Perciò, i livelli sono lavorati in preferenza alle tasche.
L'opzione Ordina per è disponibile solo se si seleziona Lavora Tutte le palette nell'area Palette della pagina Finitura palette o Sgrossatura giranti.
Posizione di partenza — Definisce se la lavorazione inizia in cima o in fondo alla paletta.
Spirale — Genera percorsi utensile a spirale tra le passate chiuse consecutive di una paletta. Spirale funziona meglio se si usa Offset Unisci. Se si seleziona Offset in alto o Offset in basso, il percorso utensile potrebbe contenere delle passate aperte, che non possono entrare a far parte della spirale.
Trocoidi
Le seguenti opzioni sono disponibili solo se si seleziona un metodo trocoidale:
Raggio — Inserire il raggio preferito per arrotondare gli angoli.
Raggio minimo — Inserire il raggio minimo per arrotondare gli angoli.
Distanza di connessione — Inserire la distanza di retrazione per la parte posteriore delle trocoidi (la porzione del percorso utensile che taglia a vuoto).

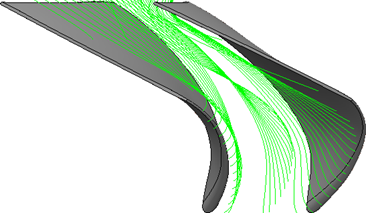

- Distanza di connessione di 20 confrontata con una Distanza di connessione di 5.
Sovrapposizione — Ogni passata si sovrappone alla passata precedente della distanza specificata qui. Ogni passata inizia prima che la passata precedente curvi lontano dal bordo.
Prima passata
Seconda passata
Sovrapposizione
