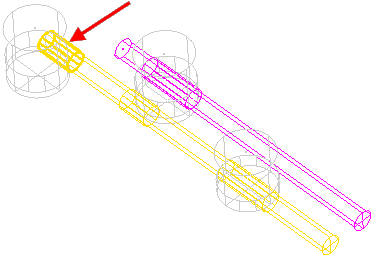

Questo esempio mostra come eliminare un'intersezione in un foro. Iniziare con questo modello:
I fori si trovano in due insiemi feature fori: i tre fori bianchi in un insieme feature fori e i due fori magenta in un altro insieme feature fori (attualmente attivo).
Nota: Per creare le intersezioni dal menu contestuale Insiemi di feature foro, selezionare Trova intersezione fori.
- Selezionare il foro con tre intersezioni.
- Dal menu contestuale individuale Insieme di feature foro selezionare Modifica fori per visualizzare la finestra di dialogo Modifica fori.

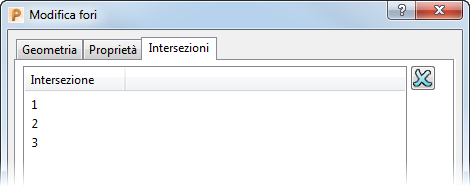

- Fare clic sulla scheda Intersezioni.

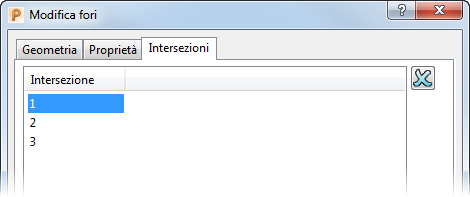

Questa mostra che ci sono tre intersezioni con il foro selezionato.
- Selezionare intersezione 1 alla sinistra della finestra di dialogo.

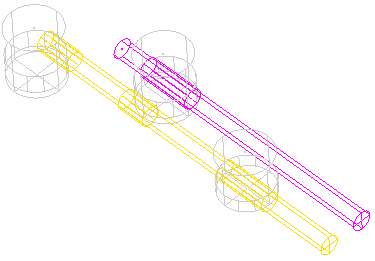

Questa mostra l'intersezione selezionata con un contorno più spesso:
- Fare clic su Elimina per eliminare l'intersezione.

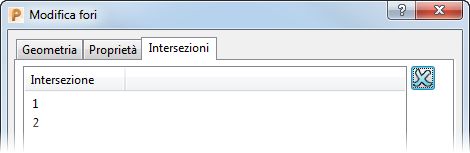

In questo modo si cancella l'intersezione 1 e si rinominano le intersezioni rimanenti da 2 e 3 a 1 e 2.

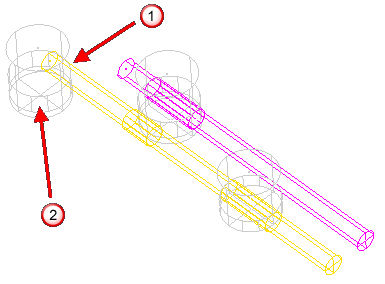

In questo modo si aggiorna l'insieme di feature foro per eliminare un'intersezione:
L'intersezione eliminata.
Resta l'intersezione con l'altro foro.
