Misura linea

Usare la scheda Linea per visualizzare la distanza, angolo ed elevazione tra due punti.

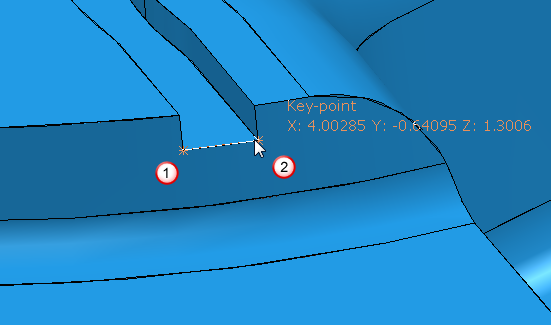

— Fare clic per visualizzare la scheda Misura la differenza. Fare clic su due punti del modello per misurare la distanza e visualizzare gli angoli apparenti.

Ad esempio:

La scheda Misurazione differenza chiude e aggiorna la finestra di dialogo Linea con la distanza tra i due punti e gli angoli apparenti.

Nota: Gli altri campi sono calcolati da questi due punti.

Punto iniziale — Visualizza le coordinate del primo punto selezionato.

Punto finale — Visualizza le coordinate del secondo punto selezionato.

Differenza — Visualizza la differenza in X, Y e Z tra il Punto iniziale e il Punto finale.

Angolo — Visualizza gli angoli nei piani XY, YZ e ZX tra il Punto iniziale e il Punto finale.

Elevazione — Visualizza l'angolo della linea che unisce il Punto iniziale al Punto finale al piano di lavoro principale.

Nota: Cambiando il piano di lavoro principale nella barra degli strumenti Informazioni cambia l'angolo misurato qui.

Distanza — Visualizza la lunghezza di una linea che unisce il Punto iniziale al Punto finale.
