Esempio di finitura spirale parametrica

Questo esempio mostra come creare un percorso utensile di finitura spirale parametrica. Questo utilizza:

• I modelli Boss.dgk e Pins.dgk nella cartella Esempi.
• Il pattern CentralCurve.dgk nella cartella Esempi > Pattern.
• Un Blocco rettangolare.
• Un utensile sferico di 10 mm.

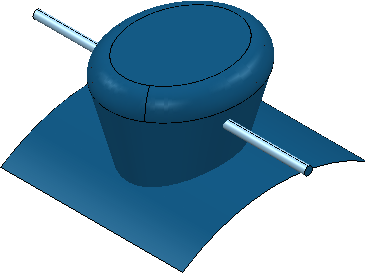

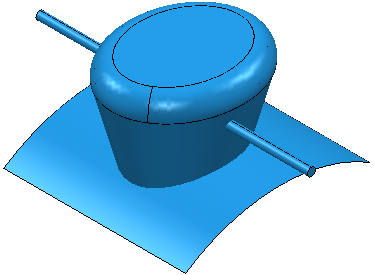

È necessario che il percorso utensile lavori la sporgenza, ed eviti i perni.

Nei percorsi utensile Finitura spirale parametrica, le superfici con Modalità lavorazione Collisione, si comportano in modo diverso dalle altre strategie.

Nei percorsi utensile a spirale parametrica:

• Un pattern spirale è creato ignorando le superficie impostate su Collisione.
• Il pattern viene sollevato sopra alle superfici impostate su Collisione lungo la direzione di proiezione dell'utensile.

Questo permette una creazione rapida del percorso utensile.

1. Per evitare la lavorazione dei perni, selezionare un perno.



2. Fare clic sulla scheda Home > pannello Setup > Sovrametallo per visualizzare la finestra di dialogo Preferenze sovrametallo.
   1. Selezionare la scheda Default superfici.
   2. Selezionare l'insieme superiore nell'elenco di insiemi in fondo alla finestra di dialogo.
   3. Fare clic su Acquisisci componenti per posizionare i perni in questo insieme. Il numero dei Componenti selezionati viene modificato in 1.
   4. Selezionare Modalità lavorazione Collisione.
   5. Fare clic su Accetta.
3. Fare clic sulla scheda Home > pannello Crea percorsi utensili > Percorsi per visualizzare la finestra di dialogo Selettore di strategia.
4. Dalla categoria Finitura selezionare Finitura parametrica tra curve.
   1. Selezionare una Curva centrale del pattern creato in precedenza da CentralCurve.dgk.
   2. Selezionare un Limite esterno Superfici.
   3. Inserire un Angolo sinistro di 15.
   4. Inserire un Angolo destro di 15.
   5. Inserire un Passo massimo di 5.
   6. Fare clic su Calcola.
