Questo esempio mostra come evitare la lavorazione troppo all'interno del materiale residuo. Questo evita il danneggiamento dell'utensile controllando la profondità di taglio nel modello residuo. Viene usato il modello powerdrill.dgk nel file Esempi.
- Creare un blocco intorno alla tasca.
- Creare un percorso utensile di sgrossatura da modello usando una fresa a candela di 30 mm.
- Dal menu contestuale Modelli materiale residuo, selezionare Crea modello materiale residuo.
- Dal menu contestuale specifico del modello materiale residuo, selezionare Applica > Attivare l'ultimo percorso.
- Dal menu contestuale del modello materiale residuo specifico, selezionare Calcola.
- Creare un percorso utensile costante Z con una fresa a candela di 10 mm. Sulla pagina Impegno grezzo:
- Selezionare una Profondità di taglio e inserire
di 2,0. - Selezionare il Modello materiale residuo appena creato.

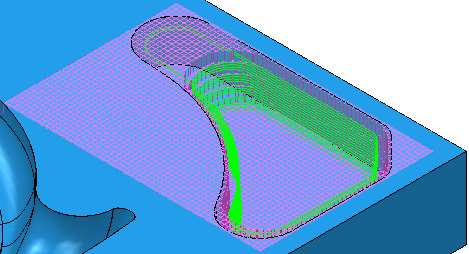

- Fare clic su Calcola.

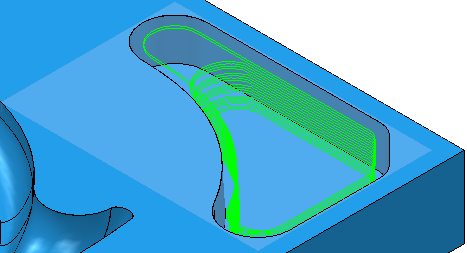

È più semplice vedere il percorso utensile senza il modello materiale residuo.

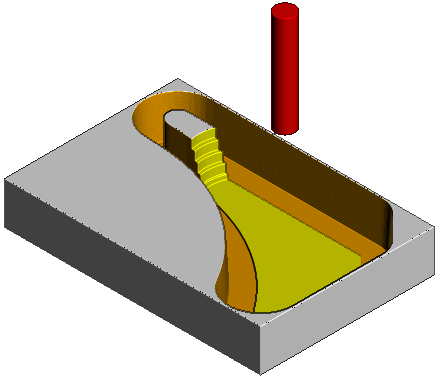

Osservare la simulazione ViewMILL:

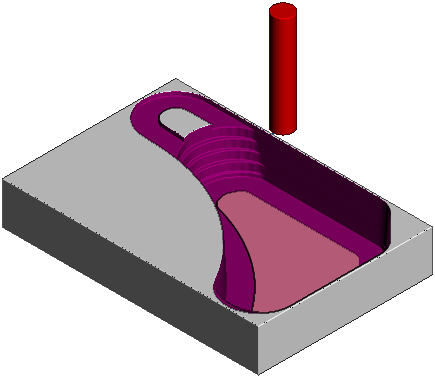

È possibile vedere come il percorso utensile segue il modello materiale residuo piuttosto che il modello.
- Selezionare una Profondità di taglio e inserire
Se non si controlla l'impegno grezzo, il percorso utensile segue il modello piuttosto che il grezzo.
- Sulla finestra di dialogo Strategia fare clic su
per creare un secondo percorso utensile costante Z su questo. - Sulla pagina Impegno grezzo:
- Selezionare Modello materiale. residuo nessuno.
- Fare clic su Calcola.

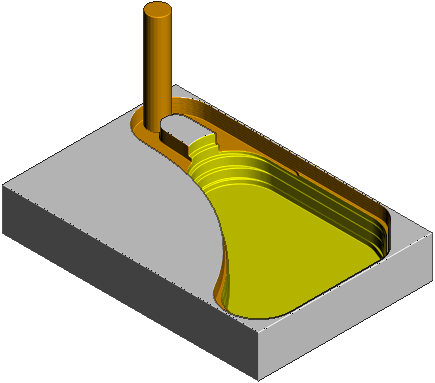

Osservare la simulazione ViewMILL:
Questo percorso utensile crea una profondità di taglio e un carico dell'utensile eccessivi mentre lavora intorno agli spigoli stretti, lasciando una cresta nel centro.
