Questo esempio mostra come creare una curva composta automatica facendo clic sul bordo della superficie.
Usa un modello 5axis_with_holes.dgk nella cartella Esempi.
- Fare clic sulla scheda Pattern > pannello Crea > Pattern per creare un nuovo pattern.
- Fare clic sulla scheda Pattern > pannello Modifica > Modifica curva per visualizzare la scheda Modifica curva.

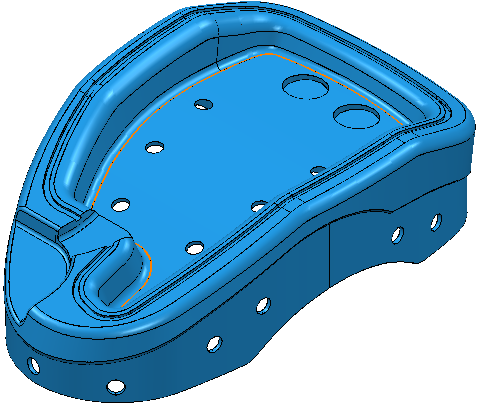

- Premere e tenere premuto il tasto Alt mentre si seleziona il bordo della superficie vicino a
.

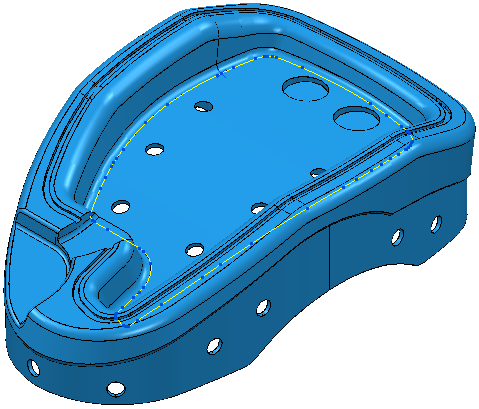

PowerMill consente di creare una curva composta utilizzando le opzioni di default. Viene evidenziata la curva risultante.
Usare il tasto Esc o fare clic su
(vicino all'indicatore di progresso) se si vuole interrompere la creazione della curva composta.
- Fare clic sulla scheda Modifica curva > pannello Fine > Accetta. Crea un pattern adagiato della curva risultante.
