Movimento lineare — Inserire la lunghezza dell'estensione dello svincolo in uscita che è tangente all'arco.

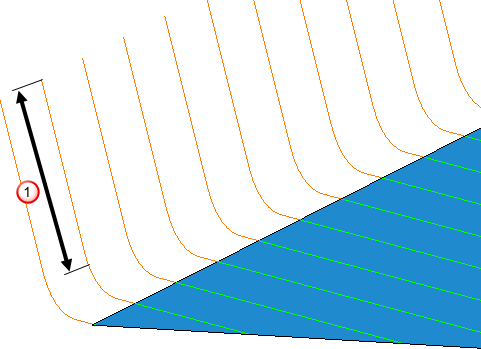

Estensione dell'Arco verticale di un Movimento lineare di 10 e di un Angolo di 0. Svincoli dell'Arco verticale.
Angolo — Inserire l'angolo dell'estensione dello svincolo in uscita relativo all'ultimo segmento del percorso utensile.
Angolo di 0
.

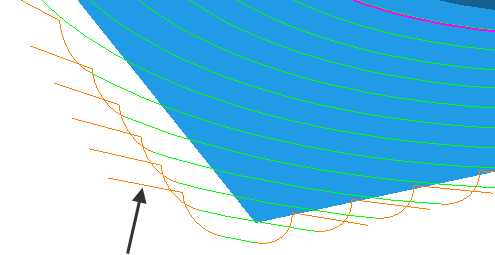

Estensione di tipo Dritto con una Distanza di 10 e un Angolo di 0. Svincoli Normale a superficie.

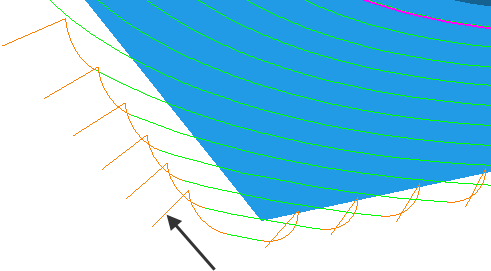

Angolo di 90.
Lunghezza — Inserire la lunghezza del movimento di estensione in uscita.
Distanza di 10.

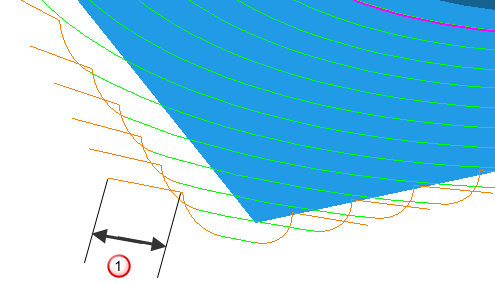

Estensione di tipo Dritto con una Distanza di 10 e un Angolo di 0. Svincoli Normale a superficie.
Raggio — Inserire il raggio del movimento di estensione dello svincolo in uscita. Questa opzione è disponibile solo per una Scelta di Arco normale alla superficie, Arco verticale, Arco orizzontale, Arco orizzontale sinistro e Arco orizzontale destro.
— Fare clic per copiare i valori Estensione svincolo in entrata nei valori Estensione svincolo in uscita.
— Fare clic per copiare i valori Estensione svincolo in uscita ai valori Estensione svincolo in entrata.
Per maggiori informazioni, vedere Usare estensioni.
