Usare la scheda Circolare sulla finestra di dialogo Multi trasforma crea più Rotazioni di curve.
L'orientamento della trasformazione è determinato dal piano di lavoro principale
,
o
, impostato nella barra degli strumenti Informazioni.
Questa scheda contiene le seguenti opzioni:
Angolo — Inserire l'angolo tra elementi nella trasformazione. É inoltre possibile utilizzare il cursore a scorrimento, o specificare il Numero degli elementi per determinare l'angolo.
Blocco angolo — Usare per determinare se l'angolo di rotazione è calcolato automaticamente o meno.- Calcolato — Quando è visualizzato, mostra i valori calcolati da PowerMill. Questo presumendo che si voglia un pattern circolare completo (Angolo = 360/Numero).
Modificato — Quando visualizzato, mostra il valore inserito. Fare clic su per cambiare questo valore in modo che sia uguale al valore calcolato automaticamente. I valori Angolo e Numero operano in modo indipendente. Questo consente di creare un cerchio parziale invece di un pattern circolare completo.
e lavora come interruttore.
Raggio — Inserire un valore per definire il raggio del pattern. È inoltre possibile utilizzare il cursore a scorrimento per determinare il raggio.- Blocco raggio — Selezionare per determinare se l'angolo di rotazione è calcolato automaticamente o meno.
- Calcolato — Quando è visualizzato, mostra i valori calcolati da PowerMill. Il raggio è la distanza dal centro della rotazione (definito da
) al centro del gruppo di curve. - Modificato — Quando visualizzato, mostra il valore inserito. Fare clic su per cambiare questo valore in modo che sia uguale al valore calcolato automaticamente.
Orario — Fare clic per far ruotare la trasformazione in senso orario di metà dell'Angolo. Facendo clic, si aggiorna l'Offset angolo. Si consideri ad esempio la trasformazione originale seguente:
Fare clic su
per cambiarlo in:
e aggiornare l'Offset angolo in -45
.
Antiorario — Fare clic per far ruotare la trasformazione in senso antioriario di metà dell'Angolo. Facendo clic, si aggiorna l'Offset angolo.
Origine del piano di lavoro — Quando è selezionata questa opzione, l'origine è il piano di lavoro attivo. Se non esiste alcun piano di lavoro attivo usare il sistema di coordinate globali come origine.
Origine al centro dell'ingombro — Quando è selezionata questa opzione, l'origine è al centro del box di delimitazione che contiene tutte le entità.
Sposta origine — Quando è selezionata questa opzione, è possibile muovere graficamente l'origine trascinando o inserendo le coordinate usando
,
o
e
nella barra di Stato.

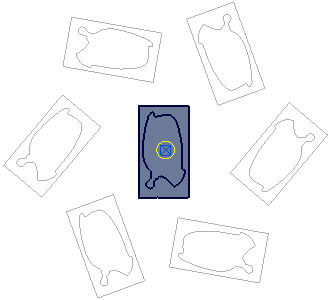

Numero — Inserire un valore per specificare il numero di entità nel pattern circolare. Se il blocco dell'angolo è , modificando questo riquadro aggiorna l'angolo. Se il blocco dell'angolo è , Angolo e Numero lavorano in modo indipendente. Si vede meglio come interagiscono queste impostazioni dando un esempio. Se si ha:- Un Angolo di 60
- selezionato.
PowerMill calcola automaticamente il Numero (è 6).

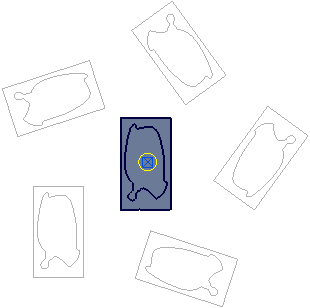

Se si ha:
- Il Numero 5
- selezionato.
PowerMill calcola automaticamente l'Angolo (è 72
).

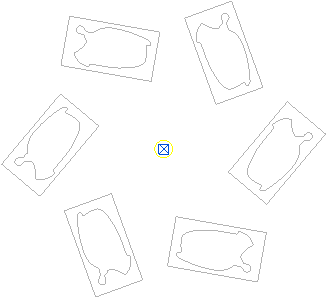

Se si ha:
- Un Angolo di 60
- selezionato
- Il Numero 5.
PowerMill calcola un pattern circolare parziale.
- Un Angolo di 60
- Offset angolo — Questa opzione determina l'angolo iniziale della trasformazione.

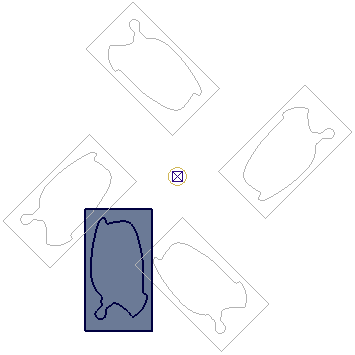

Offset angolo di0

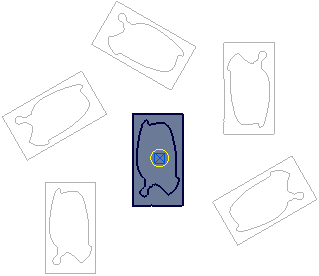

:Offset angolo di20
:
- Rotazione — Questa opzione determina se ruotare o muovere le curve rispetto alla trasformazione.

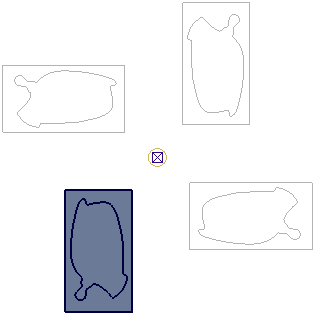

Ruotare e copiare:

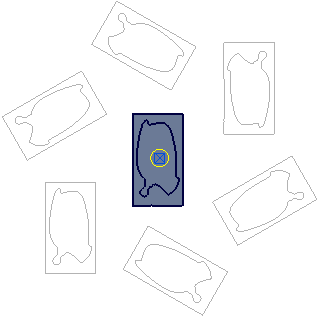

Ruotare e muovere:
- Centra elemento — Questa opzione crea una copia aggiuntiva della curve al centro del cerchio.

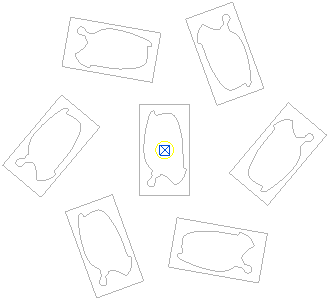

Centra elemento selezionato:
Centra elemento deselezionato:
- Ordinamento — Specificare l'ordine di creazione delle nuove curve nell'Explorer. Senso orario — Fare clic per creare le entità duplicate in direzione oraria. Antiorario — Fare clic per creare le entità duplicate in una direzione antioraria.
Per maggiori informazioni, consultareEsempio di trasformazione circolare. Mostra come creare più rotazioni su un percorso utensile usando un pattern circolare, ma il principio è lo stesso valido per le curve.
