Utilizzare l'area Angolo fisso della scheda Definizione della finestra di dialogo Asse Utensile per fissare l'azimut o l'angolo di elevazione dell'utensile.
-
Angolo fisso — Selezionare se si sta fissando l'angolo Azimuth o di Elevazione. L'effetto di questa opzione è visibile quando si seleziona la scheda Percorso utensile > pannello Disegna > Visualizza > Assi utensile.

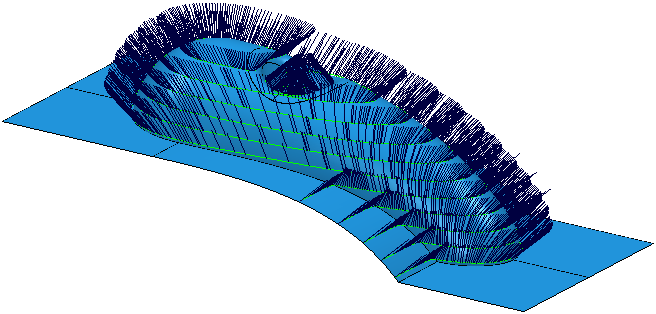

Un Asse utensile Verticale e un Angolo fisso Nessuno danno:

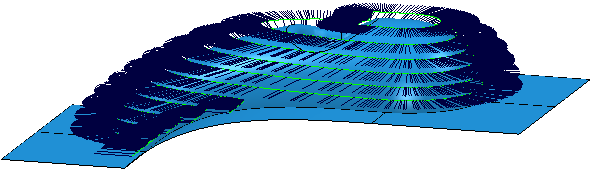

Un Asse utensile Verticale e un Angolo fisso con Elevazione impostata su 45
danno:
-
Angolo — Inserire l'angolo dell'asse utensile fisso.
Nota: Evita collisioni automaticamente e limiti assi utensile possono sostituire l'angolo qui specificato.
-
Configurazione asse di rotazione — Il campo di sola lettura visualizza il sistema di coordinate che PowerMill usa per fissare l'angolo dell'asse utensile, se è selezionato un Angolo fisso con Azimuth o Elevazione. Per specificare qual è il piano di lavoro utilizzato da PowerMill, selezionare l'opzione di configurazione asse di rotazione sulla pagina Macchina utensile di una finestra di dialogo di strategia. L'effetto di questa opzione è visibile quando si seleziona la scheda Percorso utensile > pannello Disegna > Visualizza > Assi utensile.
- Selezionare un Asse Utensile Verticale.
- Dall'elenco Angolo fisso, selezionare Elevazione.

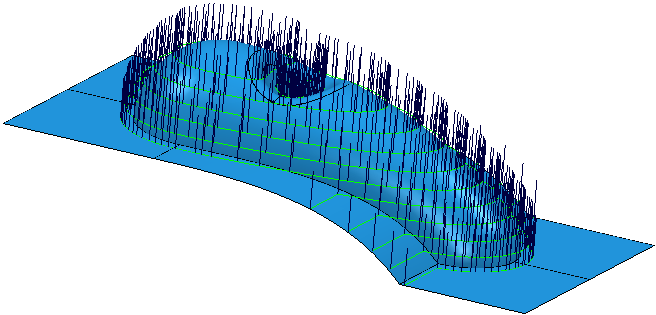

- Nella casella Angolo fisso, inserire 0. Questo crea:
- Selezionare un Asse Utensile Verticale.
- Dall'elenco Angolo fisso, selezionare Elevazione.
- Nella casella Angolo fisso, inserire 0.
- Sulla pagina Macchina utensile, dall'area Configurazione asse di rotazione, selezionare Sovrascrivi piano di lavoro percorso. Selezionare poi un piano di lavoro creato ruotando di 30 rispetto all'asse X. Questo produce:
In questo caso, una parte del percorso utensile viene eliminata, altrimenti l'utensile tallonerebbe la parte.
Quando si utilizza un Asse utensile Verticale l'angolo Azimuth non è definito. Tuttavia, è necessario impostare l'elevazione di un angolo Azimuth. In questo caso, l'angolo Azimuth viene definito a 90 dalla direzione del percorso. Altri tipi di Assi utensile hanno un angolo Azimuth definito.
