Le feature Lato sono efficaci per la creazione di feature da facce, cavità o canali non simmetrici laterali.

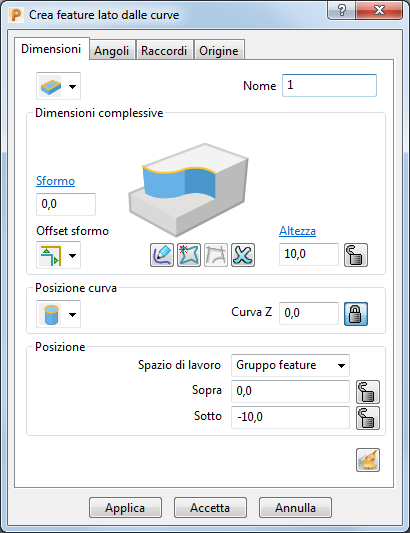

Stile di creazione , scegliere un'opzione per specificare il modo in cui viene creata la feature, scegliere una delle seguenti opzioni:
Dalle curve — Fare clic su una o più curve nella finestra grafica per creare una feature.
Dalle superfici — Fare clic su una o più superfici nella finestra grafica per creare una feature.
Nome — Inserire un nome per la feature.
Sformo — Inserire l'angolo di sformo della feature. Questo è un angolo incorporato nella parete di uno stampo, perciò l'apertura della cavità è più larga della base, il che facilita l'espulsione della parte.
Offset sformo — Quando si ha un angolo di Sformo specificato e un valore Curva Z che esegue un offset della feature, scegliere il tipo di spigolo per l'offset. Selezionare:
Netto per creare spigoli affilati.
Morbido per creare spigoli arrotondati.
Modifica profilo curva — Fare clic per creare o modificare il profilo della curva della feature usando la scheda Modifica curva.
Pattern estratto — Fare clic per estrarre le curve che definiscono le feature selezionate nel pattern attivo. Se non esiste alcun pattern, ne verrà creato uno.
Scarta le curve — Fare clic per deselezionare tutte le curve selezionate ed eliminare qualsiasi feature creata da esse.
Altezza — Inserire l'altezza della feature.
Posizione curva — Scegliere un'opzione per specificare la posizione della curva di profilo sulla feature. Quando si ha un angolo di sformo specificato, lo sformo è applicato dalla posizione della curva di profilo.
Sopra — Imposta la curva di profilo in cima alla feature.
Sotto — Imposta la curva di profilo in fondo alla feature.
Curva Z — Inserire un valore per specificare l'altezza della curva di profilo lungo l'asse Z. Se si ha un angolo di sformo specificato, si applica eseguendo l'offset della curva da questa altezza.
Spazio di lavoro — Selezionare lo spazio di lavoro in cui si sta lavorando:
- Gruppo di feature — Specifica il punto rispetto al piano di lavoro del gruppo feature attivo.
- Assoluto — Specifica il punto rispetto al sistema di coordinate globali.
Sbloccato — Quando è visualizzato, è possibile modificare il valore.
Bloccato — Quando è visualizzato, non è possibile modificare il valore.
Reimposta — Fare clic per reimpostare la creazione dei parametri ai valori predefiniti.
