Scheda Sezioni di lavorazione

Per visualizzare la scheda Sezioni di lavorazione, fare clic su sulle seguenti strategie:

• Sgrossatura da curva.
• Profilo curve.
• Fresatura smusso.

Utilizzare le opzioni nella scheda Sezioni di lavorazione per modificare la strategia e le regioni di una curva da lavorare:

Gruppo Lavorazione sezioni

• Contrassegna tutti: fare clic per visualizzare le regioni delle curve, scegliere quale lato della curva lavorare e la strategia di lavorazione.

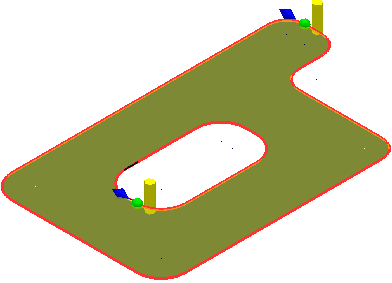

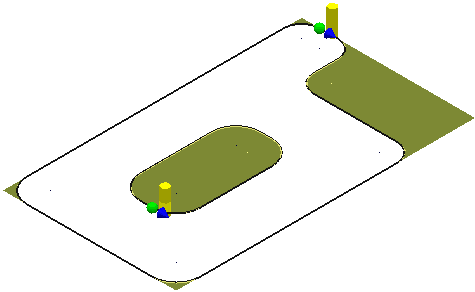

  Converte il profilo della curva 2D (sinistra) e la sgrossatura da curva 2D (destra):



  in:



  Chiave di lettura:

  Il colore rosso indica la porzione della curva che viene lavorata.

  : inizio della curva.

  : fine della curva.

  : lato della curva da lavorare.

  : direzione di taglio (concorde, discorde o qualsiasi)

  Nota: Se è visibile uno solo dei simboli e , l'inizio e la fine della curva coincidono. Il punto iniziale e quello finale corrispondono quando si lavora per intero un segmento chiuso.
• Inverti tutti: fare clic per invertire le selezioni. Sul pattern selezionato, le porzioni che sono al momento decorate (selezionate per la lavorazione) vengono deselezionate e le porzioni che sono al momento deselezionate vengono selezionate.

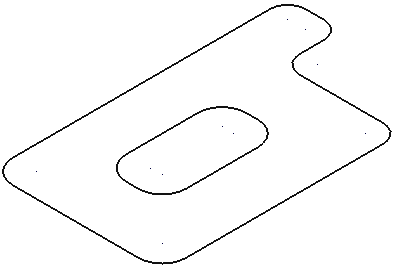

• Rimuovi selezionato: fare clic per eliminare le curve selezionate dal gruppo curve che si desidera lavorare.

Gruppo Lato lavorazione

• Inverti: fare clic per invertire il lato della curva che viene lavorato.

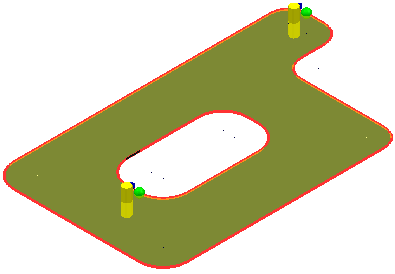

  Converte il profilo della curva 2D (sinistra) e la sgrossatura da curva 2D (destra):



  in:



Nota: Anche i punti iniziale e finale vengono invertiti. Al fine di mantenere la direzione di taglio, le frecce blu scuro vengono invertite così da mantenere lo stesso orientamento rispetto ai punti iniziale e finale.

Gruppo Direzione di taglio

• Concorde: selezionare questa opzione per creare percorsi utensile utilizzando solo la fresatura concorde, ove possibile. L'utensile si trova alla sinistra dello spigolo lavorato quando visualizzato nella direzione di attraversamento dell'utensile.



  Ad esempio, il profilo della curva 2D (sinistra) e la sgrossatura da curva 2D (destra):



• Discorde: selezionare questa opzione per creare percorsi utensile utilizzando solo la fresatura discorde o non in sottosquadra, ove possibile. L'utensile si trova alla destra dello spigolo lavorato quando visualizzato nella direzione di attraversamento dell'utensile.



  Ad esempio, il profilo della curva 2D (sinistra) e la sgrossatura da curva 2D (destra):



• Qualsiasi: selezionare questa opzione per creare percorsi utensile utilizzando sia la fresatura discorde che quella concorde. In questo modo è possibile ridurre al minimo le alzate e gli attraversamenti dell'utensile.

  Ad esempio, il profilo della curva 2D (sinistra) e la sgrossatura da curva 2D (destra):



Gruppo Storico

• Annulla: selezionare questa opzione per tornare alle condizioni precedenti l'ultima modifica.
• Ripeti: selezionare questa opzione per ripristinare le modifiche che si sono appena annullate.

Gruppo Finitura

• Accetta: fare clic per applicare le modifiche e chiudere la scheda Sezioni di lavorazione.
• Annulla: fare clic per eliminare le modifiche e chiudere la scheda Sezioni di lavorazione.
