Creare una filettatura esterna

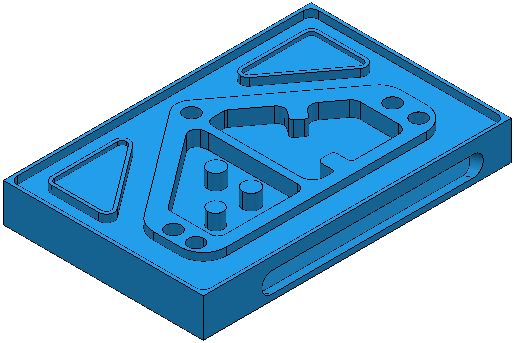

Questo esempio mostra come creare una filettatura esterna su un maschio. Viene usato il modello 2DExample.dgk che si trova nella cartella Esempi.

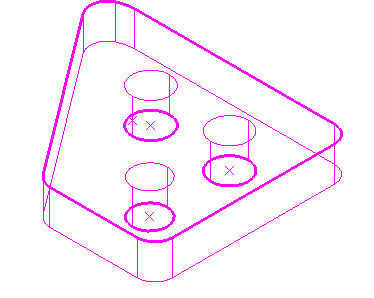

1. Creare un gruppo feature che contiene le tre sporgenze.

   É possibile creare questa come tasca con tre maschi.



2. Calcolare il blocco e creare l'utensile di fresatura filetto.
3. Fare clic sulla scheda Home > pannello Crea percorsi utensili > Percorsi per visualizzare la finestra di dialogo Selettore di strategia.
4. Selezionare la scheda Lavorazione feature, seguita dall'opzione Fresatura feature filetto esterno.
5. Sulla pagina Fresatura feature filetto esterno:
   1. Selezionare un Tipo profondità Feature.
   2. Inserire una Distanza di sicurezza 0.
   3. Inserire Giri 3.
   4. Inserire un Passo di 2.

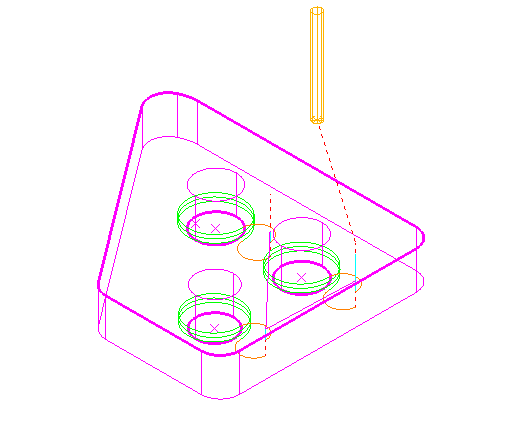

   5. Fare clic su Calcola.

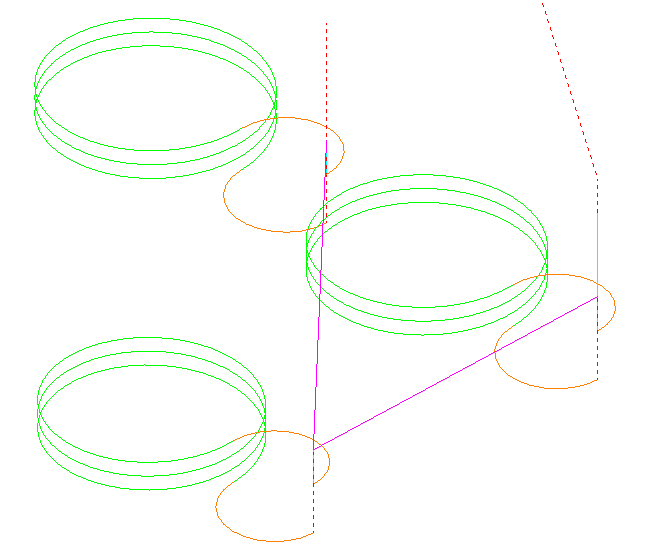

   In dettaglio:
