Percorso utensile di finitura di un pattern adagiato - esempio di punto di contatto

Il seguente esempio prende in esame un percorso utensile su punti di contatto. Di solito è usato dove si vuole definire la posizione esatta di un percorso utensile. Si utilizza il modello denominato Cowling.dgk all'interno della cartella Esempi.

1. Creare un Blocco e un Utensile.
2. Fare clic sulla scheda Pattern > pannello Crea > Pattern.
3. Fare clic sulla scheda Pattern > pannello File > Importa.

   Si apre la finestra di dialogo Apri pattern.

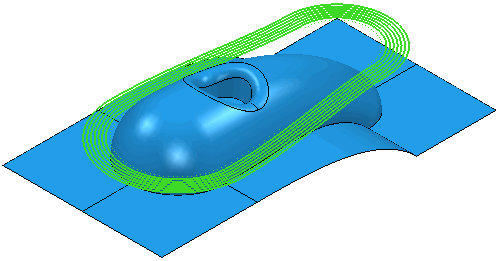

4. All'interno della directory Esempi\Pattern aprire Cowling_ContactPoint.dgk.



5. Per adagiare il pattern, dal menu contestuale Pattern selezionare Modifica > Adagia. Si apre la finestra di dialogo Adagia pattern.
6. All'interno della finestra di dialogo Adagia pattern:
   1. selezionare un Metodo Proietta sul modello (poiché il pattern si trova sopra al modello)
   2. fare clic su Applica.

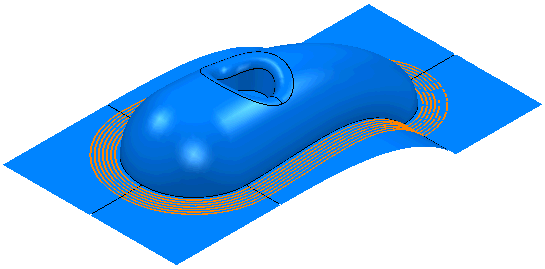

   In questo modo si crea un Pattern adagiato che è indicato con nell'Explorer. Verrà mantenuto anche il pattern originale.



7. Fare clic sulla scheda Home > pannello Crea percorsi utensili > Percorsi per visualizzare la finestra di dialogo Selettore di strategia.
8. Dalla categoria Finitura, selezionare Finitura pattern adagiato.
9. Sulla pagina Finitura pattern adagiato:
   1. Nel riquadro Curva guida, selezionare un Pattern adagiato Cowling_Contact Point_1 (creato sopra).
   2. All'interno del riquadro Limite inferiore, selezionare un Offset assialepari a 0.
   3. All'interno del riquadro Evita tallonamenti selezionare Controllo tallonamenti. Dato che si specifica la posizione esatta del percorso utensile, è necessario assicurare che il percorso utensile non collida con la superficie.
10. All'interno della pagina Evita tallonamenti:
    1. Deselezionare Limite superiore, visto che si sta creando una passata singola.
    2. Selezionare una Strategia Traccia.
11. Sulla pagina Passate multiple:
    1. Selezionare Modalità Off.
12. Fare clic su Calcola.
