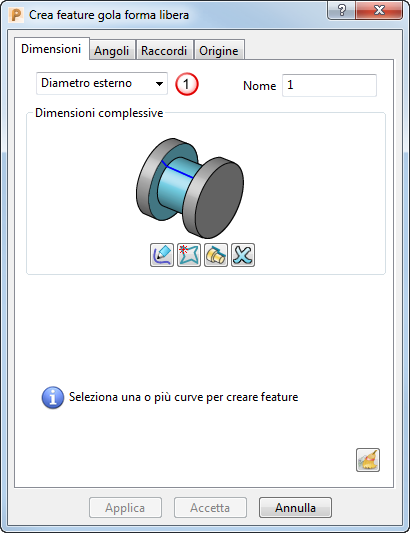

Nome: immettere un nome per la feature.
: selezionare un'opzione dall'elenco per specificare il tipo di gola:
- Faccia: crea una feature gola su una faccia che punta in direzione Z positiva.
- Faccia posteriore: crea una feature gola su una faccia che punta in direzione Z negativa.
- Diametro esterno: crea una feature gola sulla superficie esterna di una parte tornita.
- Diametro interno: crea una feature gola sulla superficie interna di una parte tornita.
Modifica profilo curva: fare clic per creare o modificare la curva di profilatura della feature mediante la scheda Modifica curva.
Estrai pattern: fare clic per estrarre le curve che definiscono le feature selezionate nel pattern attivo. Se non esiste alcun pattern, ne verrà creato uno.
Scarta le curve: fare clic per deselezionare tutte le curve selezionate e rimuovere eventuali feature create dalle stesse.
Spazio di lavoro: selezionare lo spazio di lavoro in cui si sta lavorando:
- Gruppo feature: specifica il punto rispetto al piano di lavoro del gruppo di feature attivo.
- Assoluto: specifica il punto rispetto al sistema di coordinate globali.
Valore Z: immettere un valore per specificare la posizione della feature lungo l'asse Z rispetto allo spazio di lavoro.
Reimposta: fare clic per reimpostare i parametri di default per la creazione della feature.
