Definire svincoli e giunzioni adatti

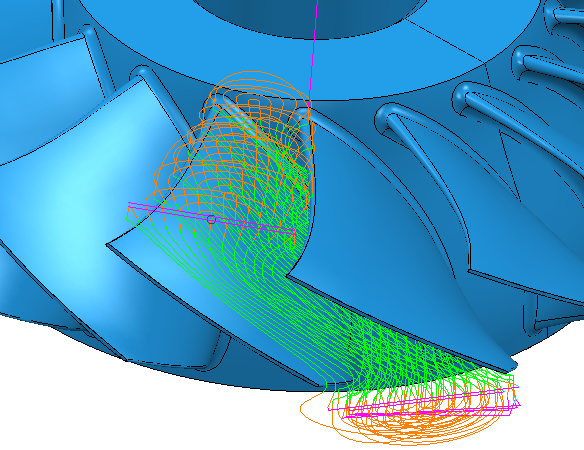

I movimenti di taglio del percorso generato in Come creare il percorso di sgrossatura della girante sono corretti, ma le giunzioni devono essere definite in maniera appropriata. Ecco una possibile soluzione:

1. Fare clic sulla scheda Home > pannello Setup > Connessioni del percorso utensile per visualizzare la finestra di dialogo Connessioni del percorso utensile e fare clic sulla scheda Svincoli in entrata.
   1. All'interno dell'elenco 1^ Scelta selezionare Estensione movimento.
   2. Inserire Lunghezza di 10.
   3. Fare clic su Copia in svincolo in uscita per copiare questi valori nella scheda Svincoli in uscita.
2. Fare clic sulla scheda Giunzioni.
   1. Selezionare prima scelta Arco circolare.
   2. Fare clic su Applica vincoli.
   3. Selezionare Distanza dall'elenco a tendina.
   4. Selezionare dal secondo elenco a tendina.
   5. Inserire 250 in modo che sia la distanza giunzione massima.
   6. Selezionare seconda scelta Rasente.
3. Fare clic sulla scheda Movimenti e distanze di sicurezza.
   1. Selezionare Asse utensile all'interno del campo Lungo.
   2. Selezionare Estendi automaticamente.
   3. Inserire una Massima lunghezza pari a 250.
4. Fare clic su Applica per applicare i cambiamenti al percorso attivo.



Nota: Quando è selezionato Permetti di muovere i punti d'inizio sulla scheda Svincoli in entrata della finestra di dialogo Connessioni percorso utensile, allora i movimenti di svincolo in entrata e in uscita dei segmenti del percorso utensile chiuso sono posti nel mezzo della parte concava della paletta principale. Questo può lasciare delle marcature sulla parte. Se tale opzione non viene selezionata, i segmenti del percorso vicini iniziano e finiscono in corrispondenza del valore minimo di Z di ciascuna paletta.
