Ridistribuire i punti è utile per:
- permettere alla macchina utensile di funzionare al meglio.
- ridurre movimenti indesiderati degli assi di rotazione della macchina utensile quando si sta lavorando un percorso utensile multi assi. Questi movimenti avvengono quando uno o più punti del percorso utensile richiedono una configurazione dell'asse che è vicina al punto d'inversione assi della macchina utensile, che può creare imperfezioni della superficie e ridurre l'efficacia della lavorazione.
Spiegazione dell'inversione assi su punto
L'inversione assi su punto è una configurazione specifica della macchina utensile multi asse che si ha quando l'asse utensile è allineato con almeno un asse di rotazione, per la posizione di uno o più punti del percorso utensile. Questa configurazione risulta in un movimento indesiderato perché quando si è vicini all'inversione assi su punto, piccole modifiche all'asse utensile possono richiedere grandi modifiche in un asse di rotazione.

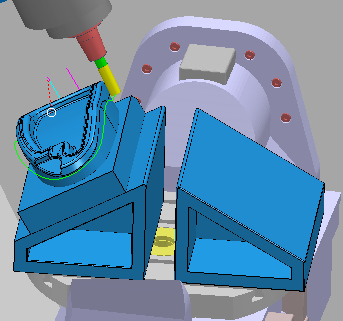

Il grafico sotto mostra l'asse di rotazione della macchina utensile tavola-tavola, che ruota (in modo indesiderato), di almeno 180
in un secondo. Questo perché la macchina utensile lavora un punto del percorso utensile in fondo alla cavità della bottiglia, che coincide con l'inversione assi su punto della macchina utensile.
Ridistribuzione punti
Quando si ridistribuiscono i punti per evitare movimenti indesiderati degli assi di rotazione della macchina utensile, considerare quanto segue:
- Se non si specifica un sistema di coordinate, PowerMill presume che la posizione d'inversione assi sul punto della macchina utensile sia lungo l'asse Z del piano di lavoro del percorso utensile.
- Quando si ridistribuiscono i punti del percorso utensile, PowerMill mantiene la tolleranza della lavorazione. Pertanto, PowerMill non è in grado di evitare tutti i movimenti indesiderati degli assi di rotazione della macchina utensile. Una soluzione può essere muovere l'asse utensile lontano dalla verticale, o usare una morsa per agganciare la parte a 45 dalla tavola della macchina.
- É possibile identificare movimenti indesiderati degli assi di rotazione visivamente e usando la finestra di dialogo Posizione macchina utensile o il plugin Analisi di simulazione per un riscontro ancor più dettagliato.

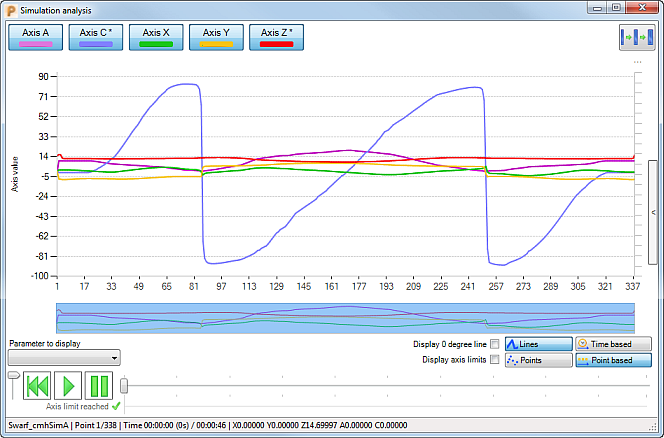

Il plugin Analisi di simulazione è un utensile efficacie per identificare movimenti indesiderati degli assi di rotazione perché rappresenta i movimenti degli assi della macchina utensile in un grafico a linee. Nel grafico qui sotto, l'asse C (di rotazione), (disegnato in viola) si muove approssimativamente da 85
a -85 in un secondo.
.
