Definizione delle curve di riferimento

Se PowerMill non è in grado di elaborare le curve guida o le curve limite, è possibile selezionarle. In questo esempio viene utilizzato il modello 5axisModel.dgk nella cartella Esempi e si presume di aver creato un pattern adagiato.

  1. Nella categoria Finitura della finestra di dialogo Selettore di strategia, selezionare Finitura parametrica tra curve.

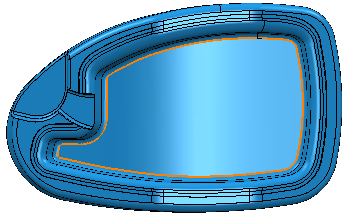

  2. Selezionare il pattern adagiato. Se il valore di Stato è Valido, andare al passo 9.
  3. Se il valore di Stato è diverso da Valido, fare clic sul pulsante Definizione curva. Viene visualizzata la finestra di dialogo Definizione finitura parametrica tra curve.
  4. Selezionare la curva guida iniziale.

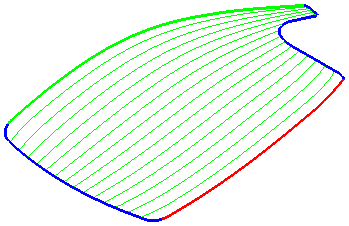

    La curva guida iniziale è di colore verde.

  5. Selezionare la curva guida finale.

    La curva guida finale è di colore rosso.

  6. Selezionare una curva di limite.

    La curva di limite è di colore blu.

  7. Selezionare la seconda curva di limite (utilizzare il tasto Maiusc durante la selezione).

    La seconda curva di limite è di colore blu e vengono anche definite la direzione di taglio e l'area di lavorazione.

  8. Fare clic su Fine. La finestra di dialogo viene chiusa e viene nuovamente visualizzata la finestra di dialogo Finitura parametrica tra curve.
  9. Nella pagina Finitura parametrica tra curve:
    1. Immettere un passo laterale di 10.
    2. Fare clic su Calcola.
