Esempio di trasforma rettangolare

Il seguente esempio illustra come creare più movimenti su un percorso utensile utilizzando un pattern rettangolare. Utilizzare l'opzione Mantieni originale in modo tale che si possa facilmente vedere l'esito della trasformazione.

Utilizza il modello Chainsaw.ige nella cartella Esempi con un percorso utensile del profilo di ripresa come il percorso attivo.

1. Fare clic sulla scheda Modifica percorso utensile > pannello Modifica > Trasforma, per visualizzare la scheda Trasforma percorso.
2. Fare clic sulla scheda Trasforma percorso > pannello Trasforma > Multi trasforma, per visualizzare la finestra di dialogo Multi trasforma.
3. Nella scheda Rettangolare inserire:
   1. Numero di righe pari a 3.
   2. Distanza tra le righe pari a 500.
   3. Distanza tra le colonne pari a 300.
   4. Numero di colonne pari a 4.
   5. Box cavità deselezionata.
   6. Fare clic su Accetta.

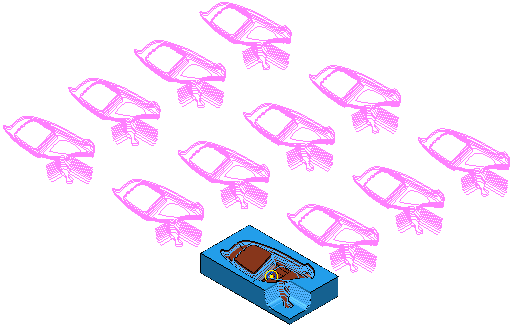

4. Fare clic sulla scheda Trasforma percorso > pannello di finitura > Accetta, per accettare le modifiche e creare i percorsi utensile duplicati.
