Modalità fotografia

La Modalità fotografia permette di aggiungere note alle fotografie.

1. Adattare la vista CAD del modello, a seconda delle dimensioni e dell'orientamento necessari.



2. Dal menu contestuale del singolo Programma NC, selezionare Fogli di lavoro > Fotografia > Inserire modalità Snapshot. Si apre la scheda Fotografia e lo sfondo diventa bianco.

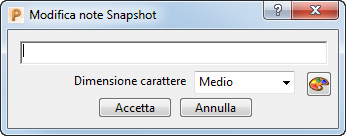

3. Fare clic nella finestra grafica Grafica. Si apre la finestra di dialogo Modifica note snapshot.

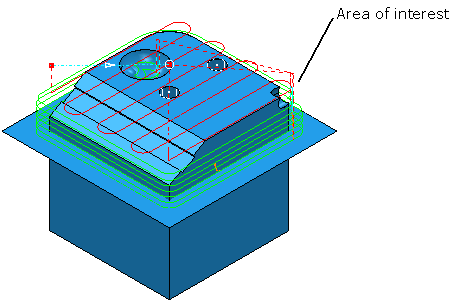

4. Inserire il testo appropriato, come per esempio Area di interesse e fare clic su Accetta. Si aggiunge il testo all'area grafica.



5. Spostare il testo posizionandoci sopra il cursore, che cambia in e trascinarlo quindi nella posizione desiderata.
6. Tracciare una linea facendo clic e trascinando all'interno della finestra grafica.



7. Fare clic sulla scheda Fotografia > pannello Fotografia > Acquisisci fotografia > Salva come vista ISO.

   Questa funzione scatta un'istantanea della vista corrente e la salva come fotografia vista ISO. Non viene acquisita nessuna fotografia della vista ISO (a meno che la vista corrente sia una vista ISO).

8. Fare clic sulla scheda Vista > Viste > Da Sopra (Z)

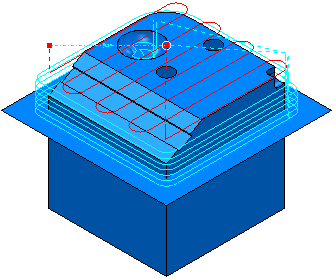

9. Fare clic sulla scheda Fotografia > pannello Fotografia > Acquisisci fotografia > Salva con vista sopra
10. Fare clic sulla scheda Fotografia > pannello Fine > Accetta per chiudere la scheda Fotografia.
